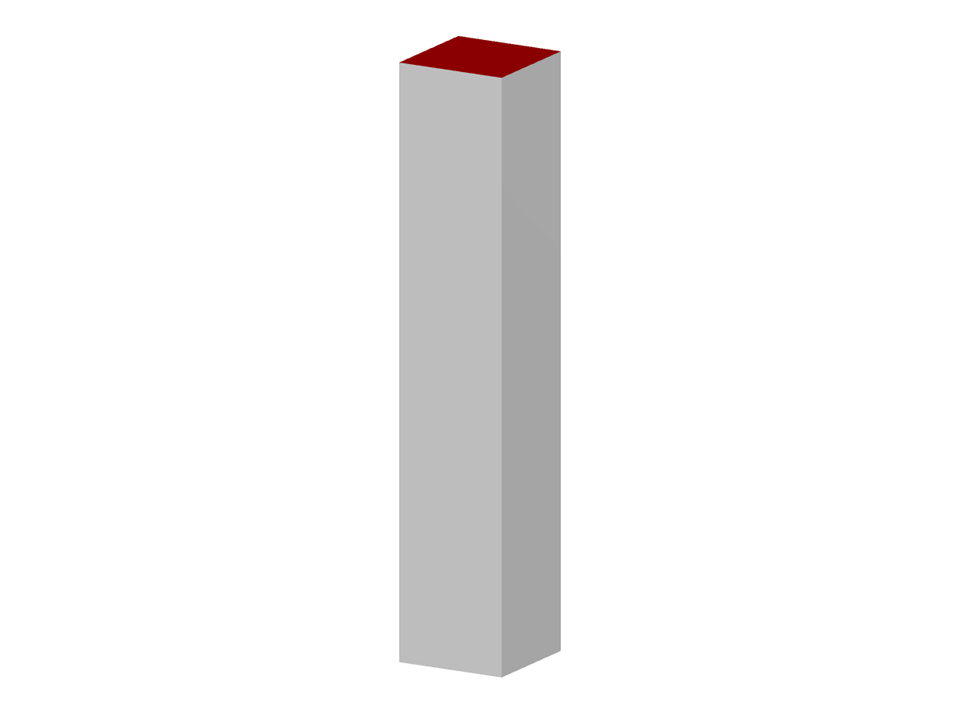

Um único pilar só pode ser submetido a compressão central em determinadas condições definidas na EN 1992-1-1. Este modelo mostra como o software de análise estrutural RFEM e o módulo adicional RF-CONCRETE Members determinam automaticamente a armadura necessária para este tipo de elemento estrutural.
Modelo utilizado em
Pilar
| Número de nós | 2 |
| Número de linhas | 1 |
| Número de barras | 1 |
| Número de superfícies | 0 |
| Número de sólidos | 0 |
| Número de casos de carga | 2 |
| Número de combinações de cargas | 2 |
| Número de combinações de resultados | 0 |
| Peso total | 0,840 t |
| Dimensões (métricas) | 0,000 x 2,100 x 0,000 m |
| Dimensões (imperial) | 0 x 6.89 x 0 feet |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
