Questo modello presenta un pilastro isolato soggetto esclusivamente a compressione centrata, secondo i requisiti dell'EN-1992-1-1. Illustra come il software di calcolo RFEM, associato al modulo aggiuntivo RF‐CONCRETE Members, automatizza il dimensionamento e determina il rinforzo richiesto. La rappresentazione grafica integrata rivela con precisione la configurazione e lo schema di armatura, oltre alle dimensioni critiche dell'elemento. Questo approccio dimostra l'efficacia di un'analisi automatizzata per ottimizzare il calcolo delle armature nelle strutture in cemento armato.
Modello utilizzato in
Complessivamente
Questa pagina ha 0valutazioni degli utenti.
| 5 stelle | ||
| 4 stelle | ||
| 3 stelle | ||
| 2 stelle | ||
| 1 stella |

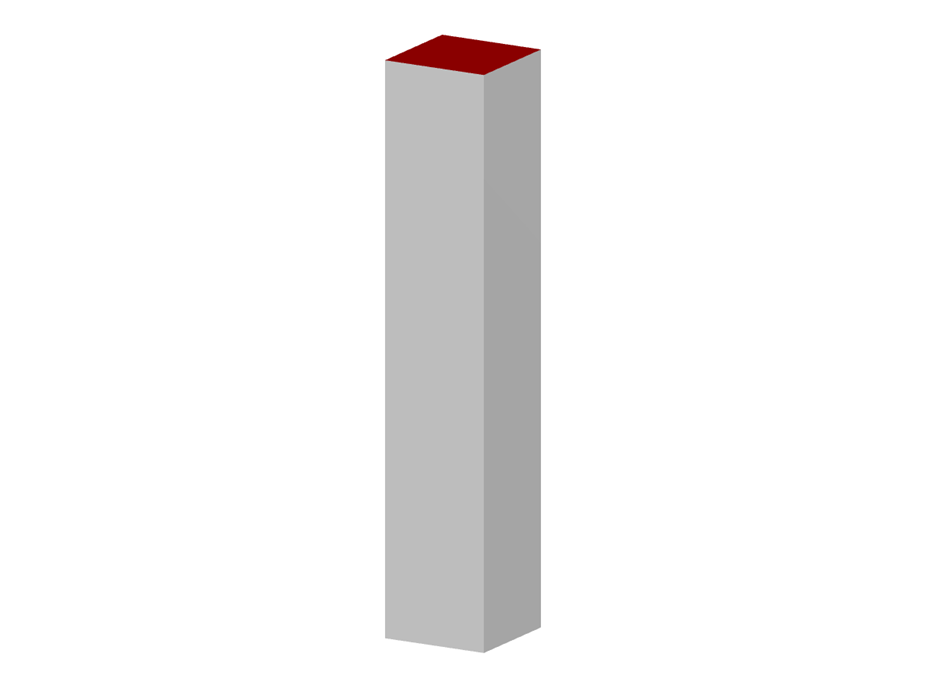

Pilastro isolato in compressione secondo EN 1992-1-1
| Numero di nodi | 2 |
| Numero di linee | 1 |
| Numero di aste | 1 |
| Numero di casi di carico | 2 |
| Nr. di combinazioni di carico | 2 |
| Peso totale | 0,840 t |
| Dimensioni (metriche) | 0.091 x 0.091 x 2.146 m |
| Dimensioni (imperiali) | 0.3 x 0.3 x 7.04 feet |
| Versione del programma | 5.23.02 |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
