Nel corso dell'ampliamento del canale Elba-Havel, il ponte stradale Güsen è stato sostituito da una nuova costruzione nella stessa posizione. Questa nuova costruzione è stata necessaria perché la larghezza libera e l'altezza del ponte esistente non erano sufficienti per il successivo sviluppo del corso d'acqua.
Al fine di mantenere un importante collegamento stradale sul canale, è stata necessaria la costruzione di un ponte provvisorio.
La società grbv Ingenieure im Bauwesen GmbH & Co. KG di Hannover, Germania, è stata responsabile della pianificazione e della progettazione strutturale del ponte nuovo e temporaneo, nonché della demolizione del ponte esistente. Per i calcoli statici, grbv ha utilizzato anche il programma quadro RSTAB.
Committente
Direzione delle vie navigabili e della navigazione est, vie navigabili
Autorità edile di Magdeburgo
www.wsv.de.

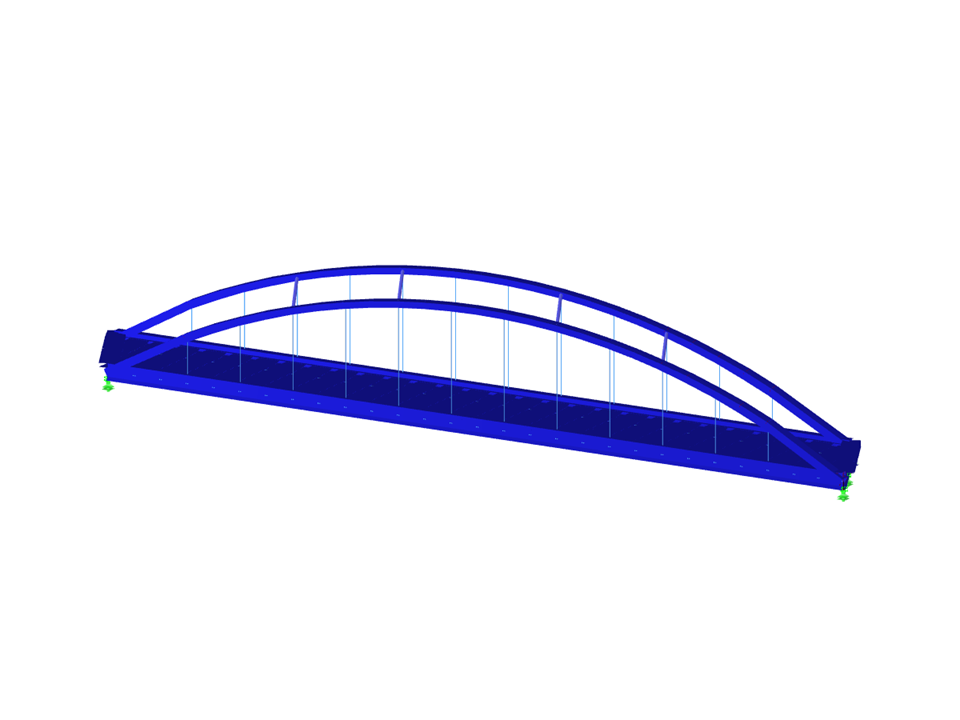

3D-Modell (© grbv)
Al fine di mantenere un importante collegamento stradale sul canale, è stata necessaria la costruzione di un ponte provvisorio.
La società grbv Ingenieure im Bauwesen GmbH & Co. KG di Hannover, Germania, è stata responsabile della pianificazione e della progettazione strutturale del ponte nuovo e temporaneo, nonché della demolizione del ponte esistente. Per i calcoli statici, grbv ha utilizzato anche il programma quadro RSTAB.
Committente
Direzione delle vie navigabili e della navigazione est, vie navigabili
Autorità edile di Magdeburgo
www.wsv.de.
3D-Modell (© grbv)
Modello utilizzato in
Tipo di strada
Non è possibile scaricare
Progetto cliente / Solo visualizzazione
| Numero di nodi | 228 |
| Numero di aste | 687 |
| Numero di casi di carico | 153 |
| Nr. di combinazioni di carico | 2 |
| Nr. di combinazioni di risultati | 39 |
| Peso totale | 553,655 t |
| Dimensioni (metriche) | 100.382 x 13.350 x 14.700 m |
| Dimensioni (imperiali) | 329.34 x 43.8 x 48.23 feet |
| Versione del programma | 8.11.01 |
..png?mw=320&hash=bd2e7071b02d74aef6228d22c4b83867d2d7e1a5)
2025-05-27
Corso di formazione online
Durata: 00:00:00 min
Durata: 00:00:42 min
Generale
Durata: 00:00:22 min
Knowledge Base
Durata: 00:00:55 min
Progetto cliente
Durata: 00:00:31 min
Durata: 00:00:39 min
Durata: 00:00:39 min
Durata: 00:00:48 min
Durata: 00:00:46 min

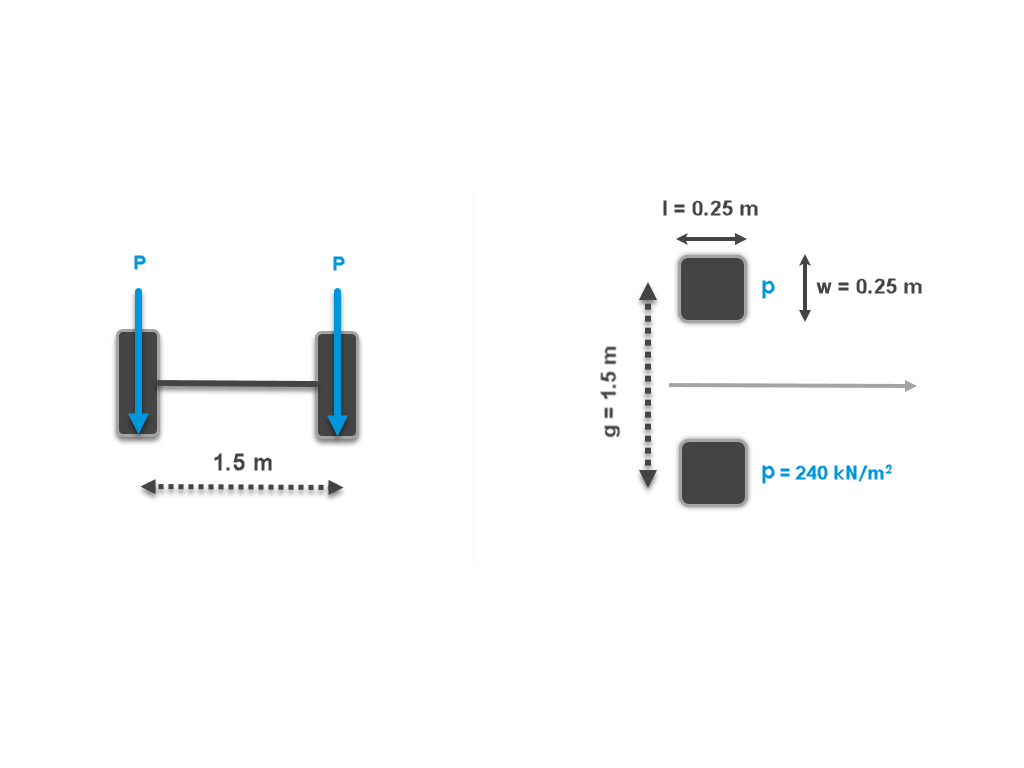

Questo articolo mostra, utilizzando un esempio pratico, come generare un carico che si muove lungo un ponte in RFEM 6.

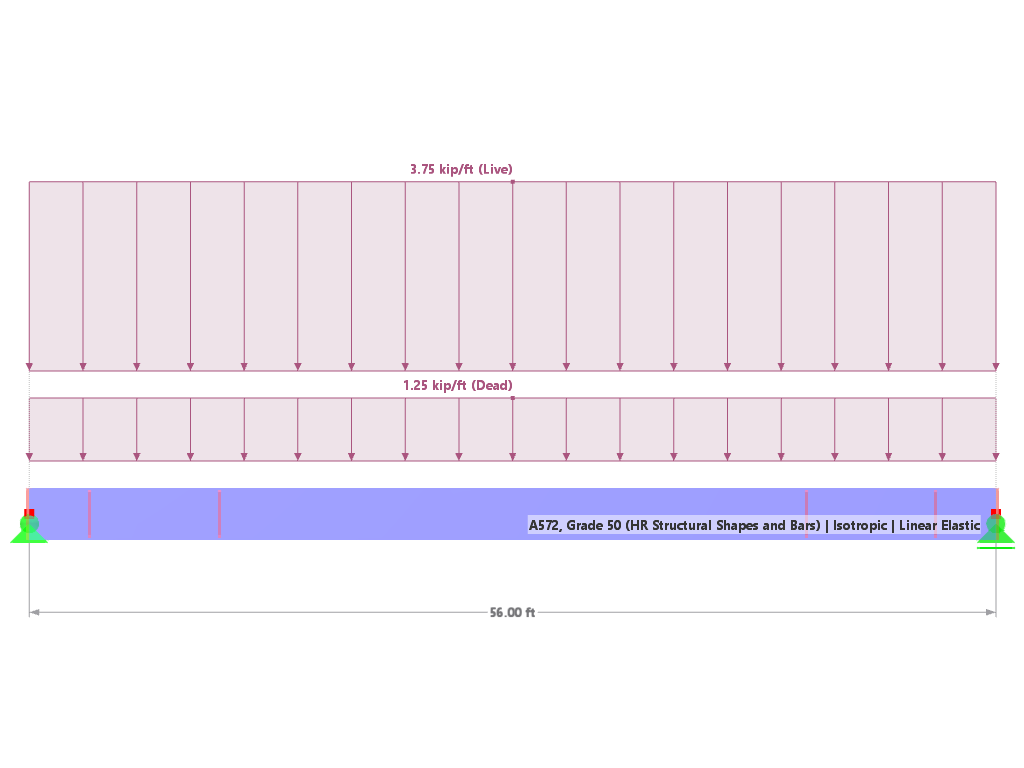

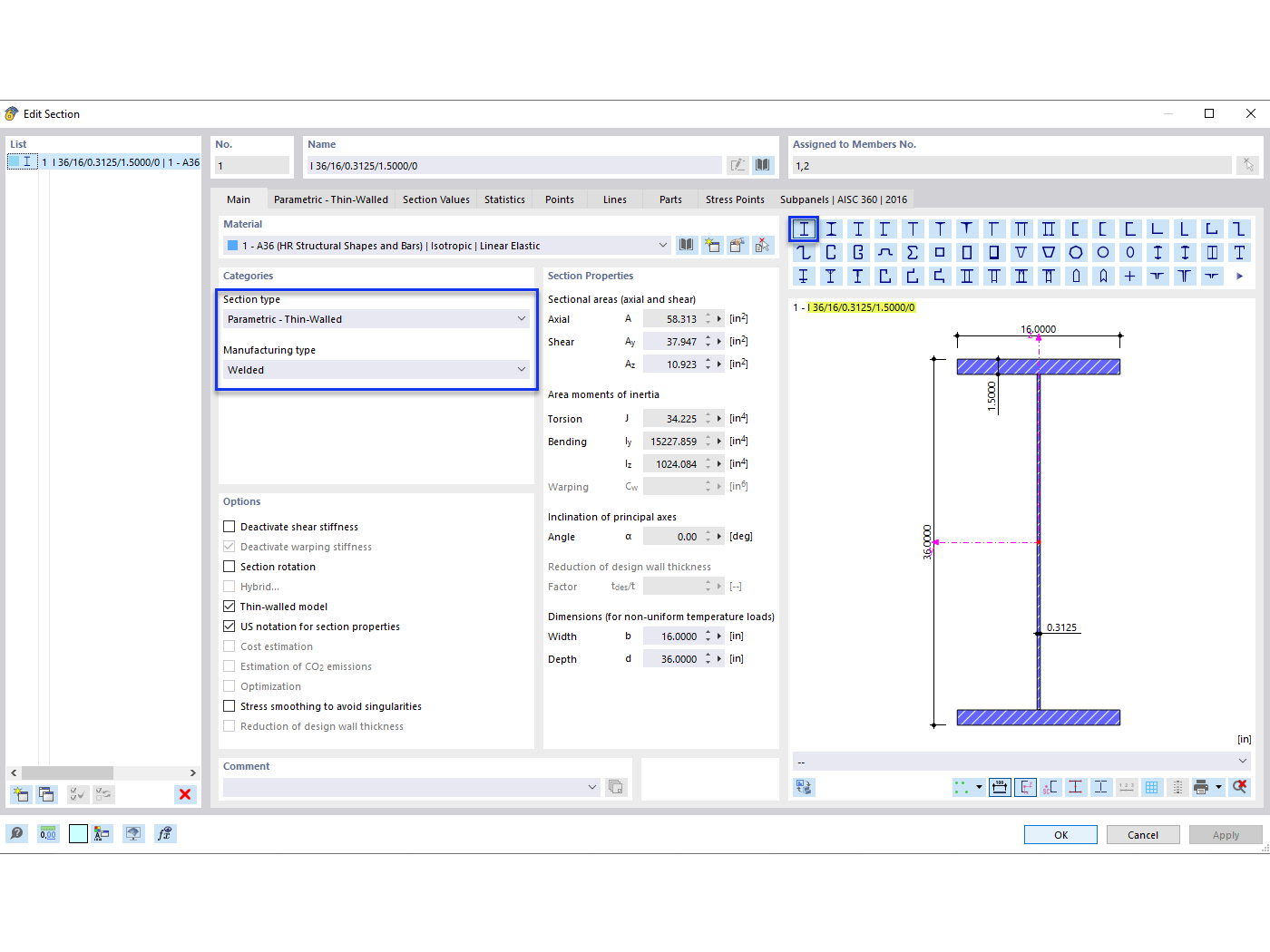

La trave a piastre è una scelta economica per la costruzione di campate lunghe. La trave in lamiera di acciaio con sezione a I ha tipicamente un'anima profonda per massimizzare la sua capacità di taglio e la separazione dell'ala, ma un'anima sottile per ridurre al minimo il peso proprio. A causa del suo grande rapporto altezza-spessore (h/tw ), potrebbero essere necessari irrigidimenti trasversali per irrigidire l'anima snella.
La trave a piastre è una scelta economica per la costruzione di campate lunghe. I-section steel plate girder typically has a deep web to maximize its shear capacity and flange separation, yet thin web to minimize the self-weight. A causa del suo grande rapporto altezza-spessore (h/tw ), potrebbero essere necessari irrigidimenti trasversali per irrigidire l'anima snella.
Il calcolo di strutture complesse mediante il software di analisi degli elementi finiti viene generalmente eseguito sull'intero modello. Tuttavia, la costruzione di tali strutture è un processo eseguito in più fasi in cui lo stato finale dell'edificio è raggiunto combinando le parti strutturali separate. Per evitare errori nel calcolo dei modelli completi, è necessario considerare l'influenza del processo di costruzione. In RFEM 6, questo è possibile utilizzando l'add-on Construction Stages Analysis (CSA).
Per le combinazioni guidate e la classificazione dei casi di carico dei ponti stradali, la norma EN 1991-2:2003 basata sulla norma DIN EN 1990 è stata implementata in RFEM e RSTAB.

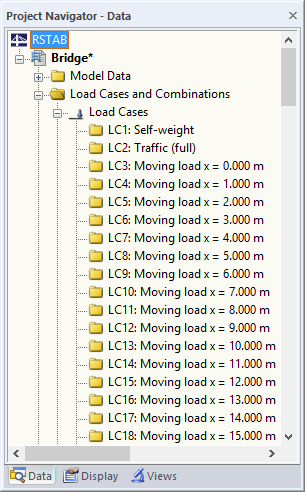

RF-MOVE/RSMOVE non presenta nessuna tabella dei risultati: È possibile controllare i casi di carico creati, compresi i carichi, in RFEM/RSTAB. Le descrizioni dei singoli carichi mobili sono dedotte dal rispettivo numero di incremento dei carichi.
Tuttavia, è possibile modificare le descrizioni in RFEM/RSTAB. Infine, tutti le tabelle dei dati possono essere esportati nei programmi MS Excel o OpenOffice.org Calc.
È possibile creare una gran varietà di casi di carico con un singolo clic del mouse. Dopo la generazione, il modulo mostra il numero dei casi di carico e delle combinazioni di risultati create.

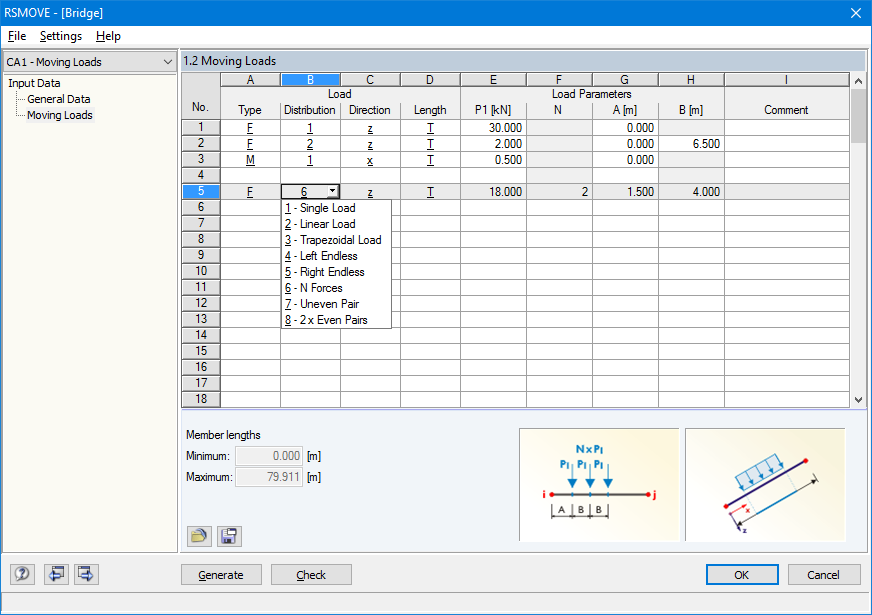

I set di aste con carichi mobili sono selezionati graficamente nel modello RFEM/RSTAB. È possibile applicare vari di tipi di carico contemporaneamente ad uno stesso set di aste.
