Dimensionamento de um pilar de betão sujeito a compressão axial com RF-CONCRETE Columns

Este artigo compara o dimensionamento do pilar com o do seguinte artigo: Dimensionamento de pilares de betão sujeitos a compressão axial com o RF-CONCRETE Members . Trata-se, portanto, de pegar exatamente na mesma aplicação teórica realizada no RF-CONCRETE Members e reproduzi-la no RF-CONCRETE Columns. Assim, o objetivo é comparar diferentes parâmetros de entrada e os resultados obtidos pelos dois módulos adicionais para o dimensionamento de barras de betão semelhantes a pilares.

Aplicação teórica

A compressão axial aplica-se se for assumido que os efeitos de segunda ordem (imperfeições, assimetria etc.) podem ser negligenciados, respeitando em particular o critério da esbelteza que depende de vários parâmetros (coeficiente de esbelteza, esbelteza limite, comprimento efetivo).

Então, sob o carregamento simples de uma força normal NEd, a força que pode ser equilibrada pela secção de betão corresponde à sua capacidade resistente máxima para compressão, a qual depende diretamente da secção e da resistência de cálculo. O reforço irá equilibrar o resto da carga de compressão axial.

Aplicação da teoria com o módulo adicional RF-CONCRETE Columns

Neste artigo, iremos analisar os resultados obtidos automaticamente para o cálculo da armadura.

Os parâmetros permanecem os mesmos e estão listados abaixo:

  • Cargas permanentes: Ng = 1390 kN
  • Cargas variáveis: Nq = 1000 kN
  • Comprimento do pilar: l = 2,1 m
  • Secção retangular: largura b = 40 cm/altura h = 45 cm
  • Peso próprio do pilar's: desprezável
  • Pilar não integrado no contraventamento
  • Classe de resistência do betão: C25/30
  • Aço: S 500 A para gráfico inclinado
  • Diâmetro da armadura longitudinal: ϕ = 20 mm
  • Diâmetro da armadura transversal: ϕt = 8 mm
  • Recobrimento de betão: 3 cm

Secção real a ser calculada

Uma vez que no RF‑CONCRETE Columns não é possível otimizar a altura da secção, a altura real h da secção 's é alterada diretamente e definida para 45 cm.

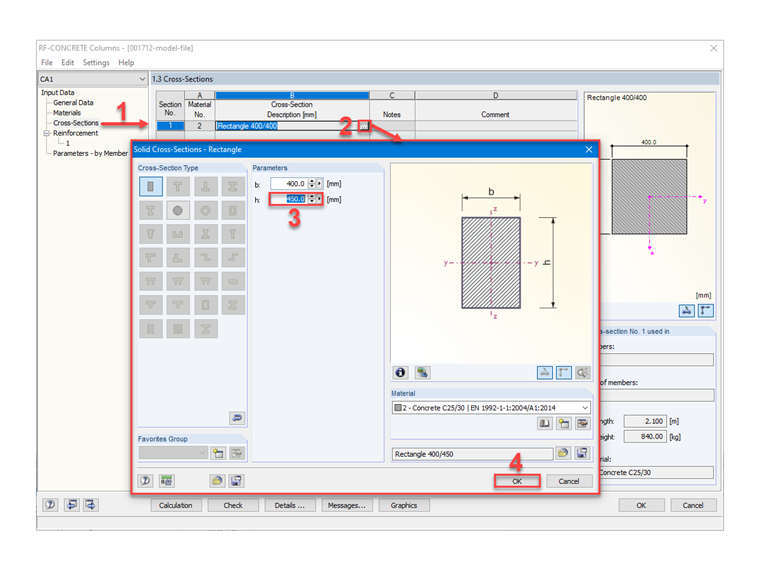

A Figura 02 mostra os passos para alterar a altura da secção retangular no RF‑CONCRETE Columns.

Propriedades do material

As fórmulas para a resistência e deformação dos materiais' estão descritas em detalhe no artigo técnico mencionado acima.

Área total da secção de betão puro
Ac = b ⋅ h = 0,40 ⋅ 0,45 = 0,18 m²

Valor de cálculo da resistência à compressão do betão
fcd = 16,7 MPa

Deformação de compressão relativa para tensão máxima
εc2 = 2 ‰

Tensão de cedência de cálculo do aço
fyd = 435 MPa

Deformação limite na armadura
εud = 2,17 ‰

Tensão na armadura
σs = 400 MPa

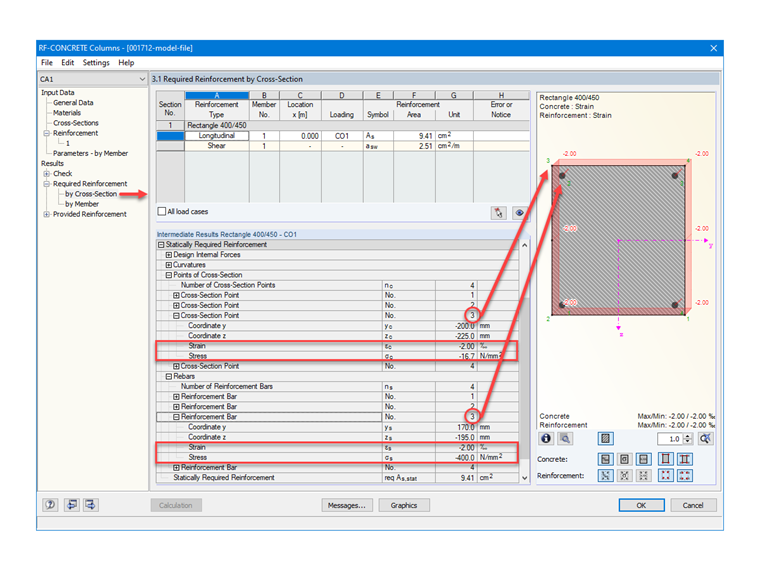

Para verificar as configurações de material no RF-CONCRETE Columns, a imagem 03 mostra as tensões e deformações esperadas para o betão e a armadura necessária.

estado limite último

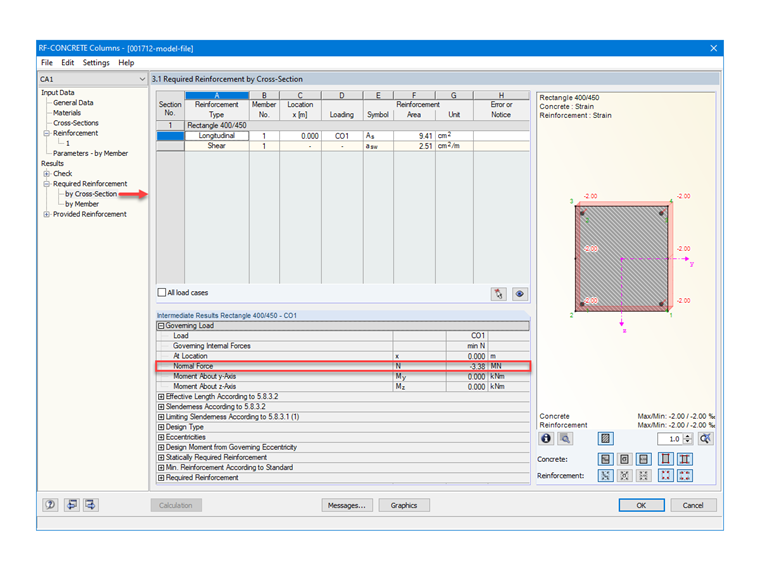

Cargas de dimensionamento do estado limite último
NEd = 1,35 ⋅ Ng + 1,5 ⋅ Nq
NEd = 1,35 ⋅ 1390 + 1,5 ⋅ 1000 = 3,38 MN
Ned ... Valor de cálculo da força axial atuante

Efeitos de segunda ordem não considerados no ULS

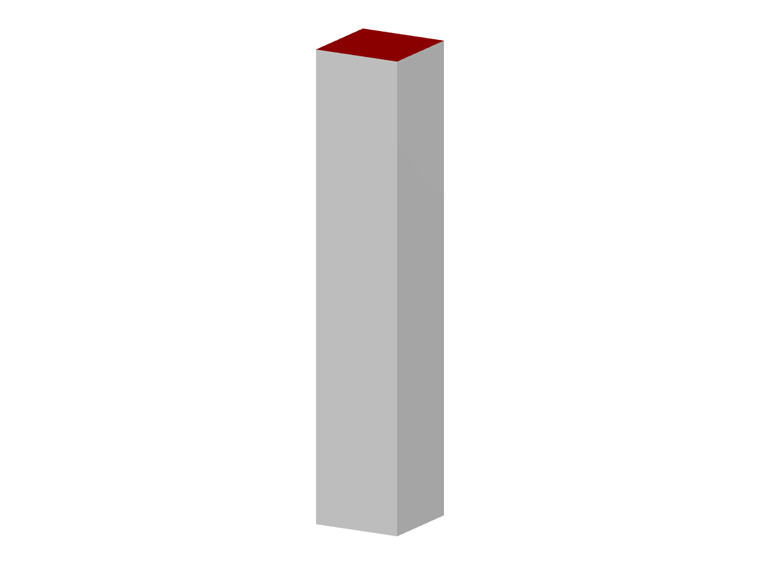

Uma vez que o modelo é idêntico para este artigo e para o modelo que serve de base para a comparação, modelámos o mesmo pilar restringido na base e livre no capitel para poder aplicar corretamente a carga no capitel. No entanto, consideramos que o pilar ainda está fixado na parte superior a algumas vigas. Para isso, aplicámos ao pilar um fator de comprimento efetivo que permite alterar o valor da esbelteza do pilar.

Fator de comprimento efetivo de acordo com EN 1992-1-1 - 5.8.3.2 (3) - Fórmula 5.15
kcr = 0,59

Esbelteza de acordo com a EN 1992-1-1 - 5.8.3.2 (1) - Fórmula 5.14
λz = 10,73 m

Esbelteza limite de acordo com a EN 1992-1-1 - 5.8.3.1 (1) - Fórmula 5.13N
n = 1,125
λlim = 20 ⋅ 07. ⋅ 1,1 ⋅ 0,7/√1,125 = 10,16 m
λz > λlim → A condição não é cumprida.

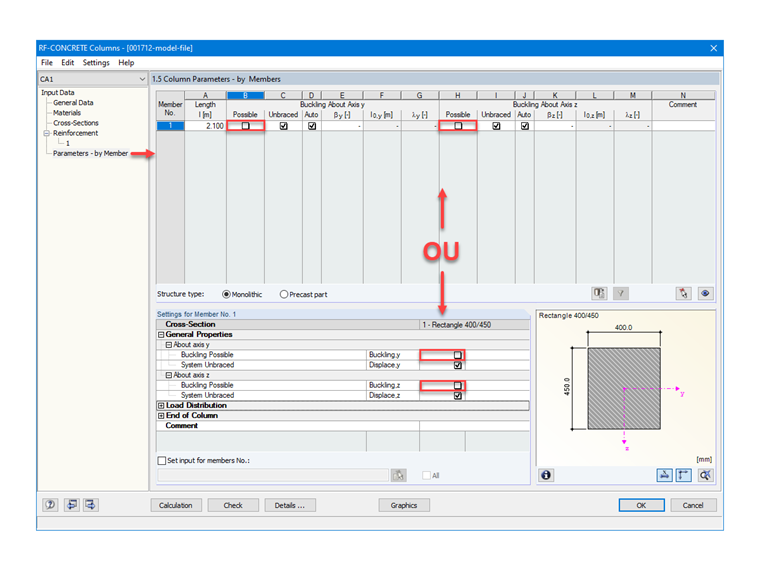

No entanto, ainda vamos calcular em compressão simples porque, sendo a diferença pequena, iremos ver mais tarde que com a relação mecânica das armaduras a condição será cumprida. Para tal, a Figura 05 descreve como desativar a possibilidade de ter encurvadura em torno de cada eixo da secção no RF-CONCRETE Columns.

Secção portante

Força de equilíbrio do betão
Fc =Ac fcd = 0,40 ⋅ 0,45 ⋅ 16,7 = 3 MN

Força de equilíbrio da armadura
Fs = NEd - Fc = 3,38 - 3 = 0,38 MN

Deduzimos a área de armadura correspondente:
Área da armadura
As = Fss = 0,38/400 ⋅ 104 = 9,5 cm²

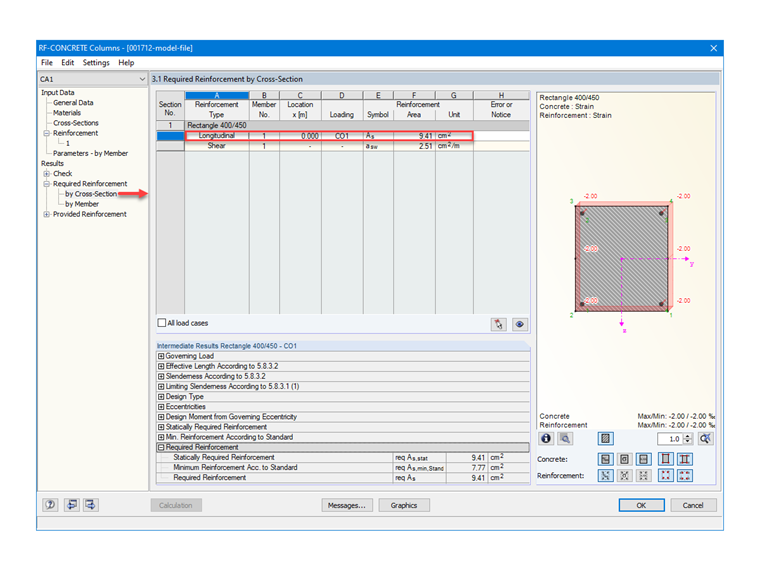

Depois de configurar os aços com um diâmetro de 20 mm no RF-CONCRETE Columns, a armadura fornecida e determinada automaticamente pelo módulo é constituída por 4 barras, com distribuição pelos cantos, conforme necessário; ou seja, 1 HA 20 por canto. Portanto, o resultado da área da secção da armadura é o seguinte:
As = 4 ⋅ 3,142 = 12,57 cm²

Relação de armadura mecânica
ω = (As ⋅ fyd )/(Ac ⋅ fcd ) = 0,182

Verificação final da esbelteza limite
λlim = (20 ⋅ 0,7 ⋅ √(1 + 2 ⋅ 0,182) ⋅ 0,7)/√1,125 = 10,79 m
λz < λlim → O critério de esbelteza foi cumprido.
