Pomocí parametrického zadání lze přistupovat také do buněk jiných tabulek programu RFEM nebo RSTAB. Tak je například možné spojit parametr zatížení s parametrem dat modelu. Odkaz se vytvoří pomocí symbolu $ (RFEM 5) nebo pomocí vlastností objektu (RFEM 6).
V tomto modelu bylo zatížení parametrizováno v závislosti na poloze uzlu.
Model použitý v

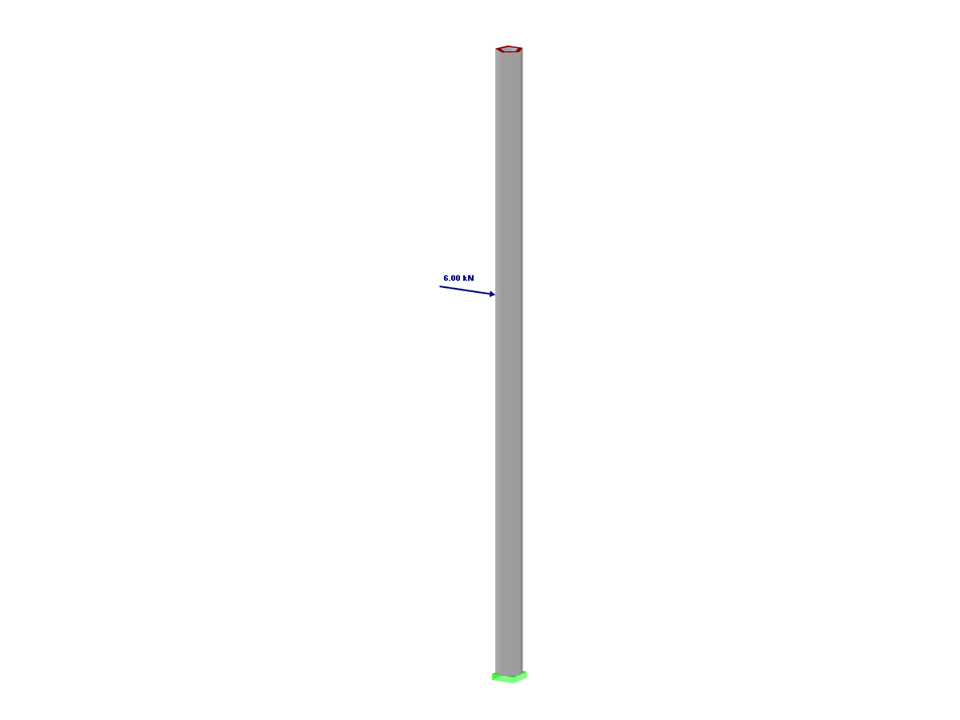

Sloup se zatížením na uzel závislým na výšce
| Počet uzlů | 3 |
| Počet linií | 2 |
| Počet prutů | 2 |
| Počet ploch | 0 |
| Počet těles | 0 |
| Počet zatěžovacích stavů | 1 |
| Počet kombinací zatížení | 0 |
| Počet kombinací výsledků | 0 |
| Celková hmotnost | 2,313 t |
| Rozměry (metrické) | 0,000 x 9,950 x 0,000 m |
| Rozměry (imperiální) | 0 x 32.64 x 0 feet |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
