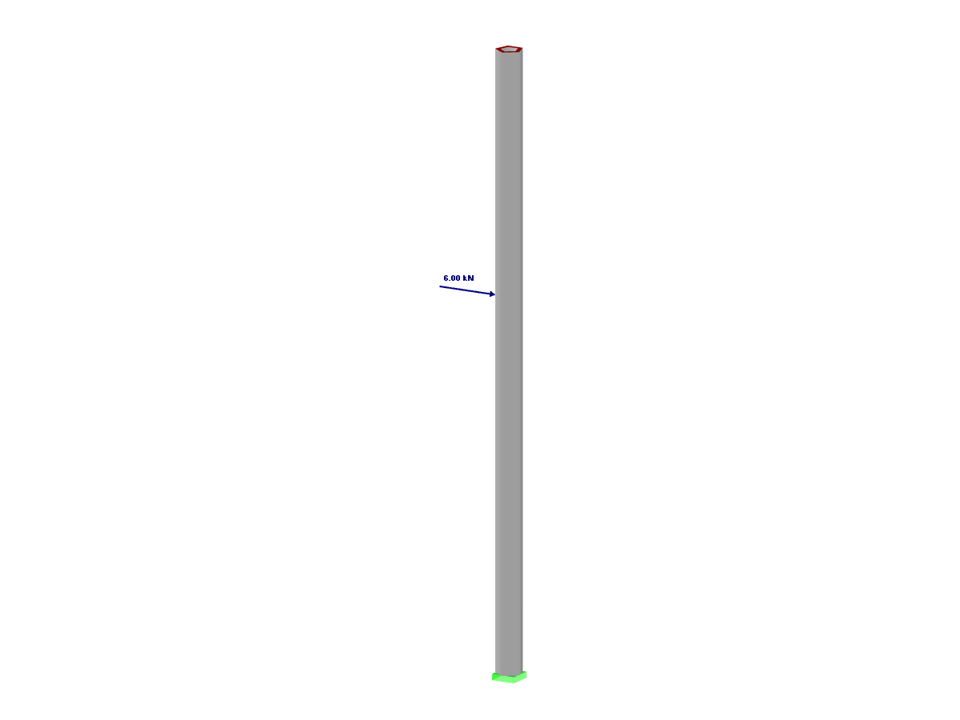

Il modello dimostra un supporto la cui carico dipende dall'altezza del nodo ed è parametrizzato. Grazie all’immissione parametrica, i parametri del carico vengono definiti con precisione, estraendo valori dalle tabelle di RFEM (RFEM 5 tramite $-segno, RFEM 6 tramite proprietà dell'oggetto) e collegandoli ai dati del modello. L'editor di formule integrato consente una regolazione fine della distribuzione del carico, mentre la rappresentazione grafica evidenzia l'adattamento spaziale dei nodi. Inoltre, viene utilizzata una trave come elemento strutturale per ottimizzare il controllo dettagliato dei parametri del carico.
Modello utilizzato in
Complessivamente
Questa pagina ha 0valutazioni degli utenti.
| 5 stelle | ||
| 4 stelle | ||
| 3 stelle | ||
| 2 stelle | ||
| 1 stella |
Pilastro con carico lineare alle varie altezze
| Numero di nodi | 3 |
| Numero di linee | 2 |
| Numero di aste | 2 |
| Numero di casi di carico | 1 |
| Peso totale | 2,313 t |
| Dimensioni (metriche) | 0.215 x 0.215 x 10.057 m |
| Dimensioni (imperiali) | 0.71 x 0.71 x 33 feet |
| Versione del programma | 5.25.01 |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
Modelli correlati
..png?mw=320&hash=bd2e7071b02d74aef6228d22c4b83867d2d7e1a5)
2025-05-27
Corso di formazione online
Durata: 00:00:34 min
Durata: 00:00:52 min
Durata: 01:02:16 min
Durata: 01:02:11 min
Durata: 00:46:50 min
Durata: 01:03:28 min
Durata: 01:08:43 min
Durata: 00:00:54 min
Durata: 01:04:03 min

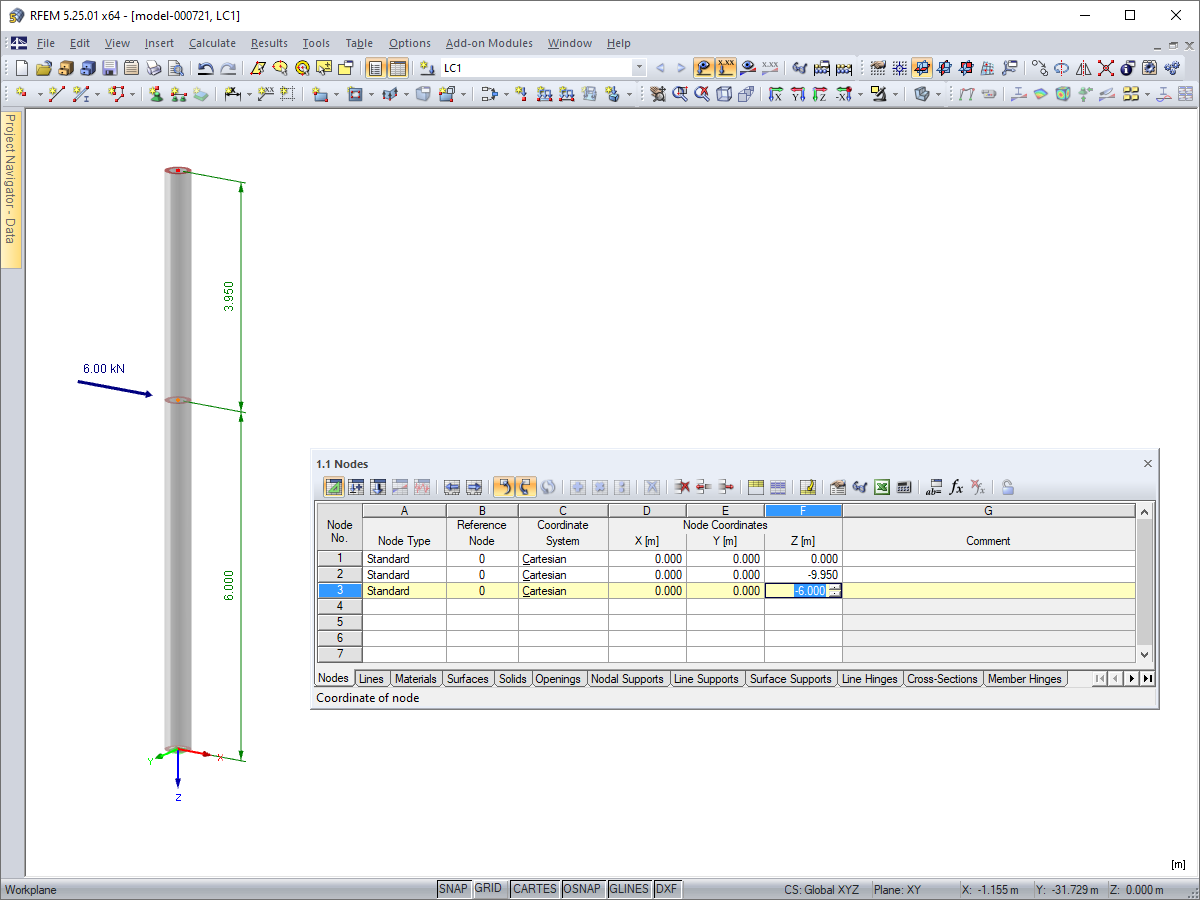

Modell- und Lastobjekte können nicht nur grafisch oder tabellarisch definiert, sondern auch über Parameter erzeugt werden (siehe Handbuch). Bei dieser parametrisierten Eingabe kann auch auf Zellen bestimmter Tabellen des Programms zugegriffen werden. Auf diese Weise lässt sich beispielsweise ein Lastparameter mit einem Modelldatenparameter verknüpfen. Die Referenz wird dabei durch das $-Zeichen hergestellt.
Per i componenti e le strutture in cemento armato il cui comportamento strutturale è significativamente influenzato dagli effetti secondo l'analisi del secondo ordine, l'Eurocodice 2 fornisce un metodo generale basato su una determinazione non lineare delle forze interne secondo l'analisi del secondo ordine (5.8.6), nonché un metodo di approssimazione basato sulla curvatura nominale (5.8.8).

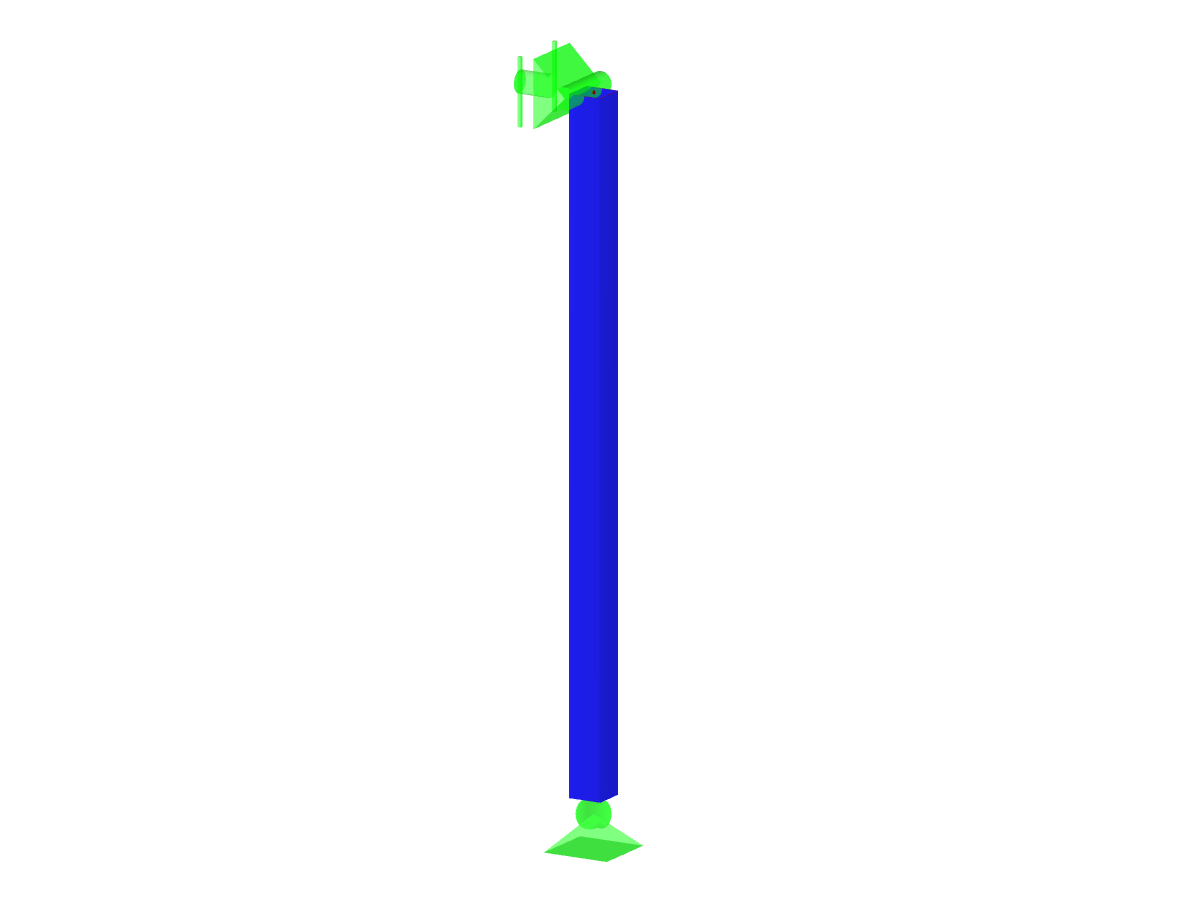

Lo scopo di questo articolo tecnico è quello di eseguire una verifica secondo il metodo di verifica generale dell'Eurocodice 2 utilizzando un esempio di una colonna in cemento armato.
