Dipl.-Ing. (FH) Andreas Hörold
2020-11-05

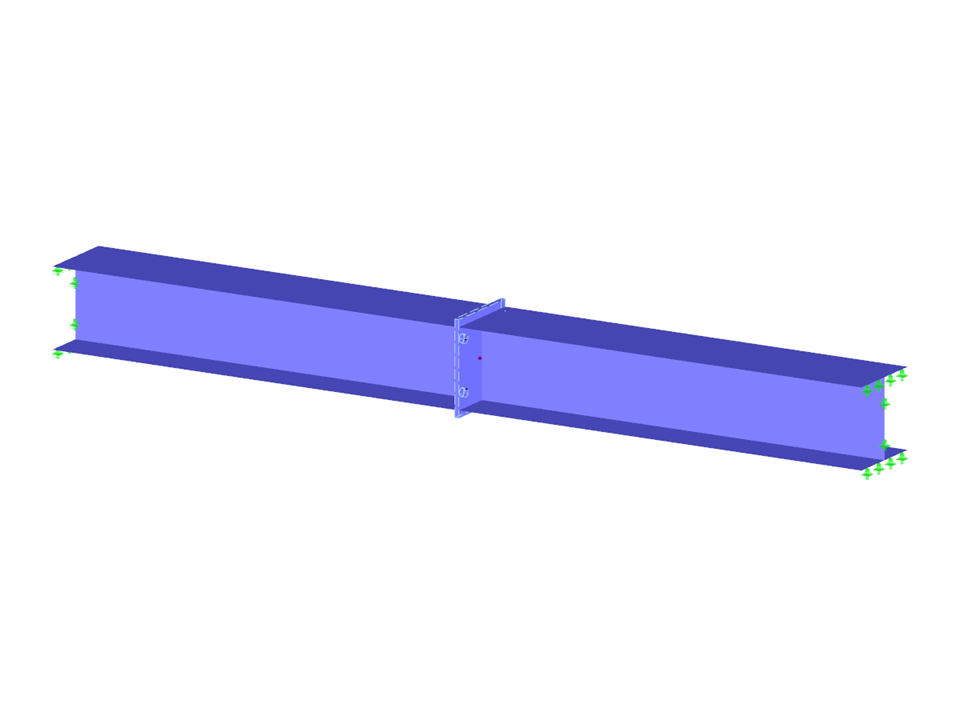

Modello parametrico EF per la verifica di giunti rigidi con piastra di estremità
  • Descrizione
  • Recensioni (0)

Il modello EF parametrico consente un calcolo accurato di giunti di piastre frontali resistenti alla flessione attraverso l'integrazione di concetti specifici di collegamento, parametro e anello. Oltre alla rappresentazione precisa della piastra frontale e alla configurazione DSTV, il modello fornisce approcci dettagliati all'analisi per ottimizzare i giunti. L'immagine collegata offre una rappresentazione schematica della geometria del modello e sottolinea la disposizione sistematica degli elementi.

Complessivamente
0 su 5 stelle
Questa pagina ha 0valutazioni degli utenti.
5 stelle
4 stelle
3 stelle
2 stelle
1 stella
(0)
0 su 5 stelle
5 stelle 0
4 stelle 0
3 stelle 0
2 stelle 0
1 stella 0

Modello FE Giunto con piatto frontale

Non è possibile scaricare Progetto cliente / Solo visualizzazione
Numero di nodi 115
Numero di linee 195
Numero di aste 70
Numero di superfici 37
Numero di solidi 1
Numero di casi di carico 1
Dimensioni (metriche) 2.010 x 0.200 x 0.220 m
Dimensioni (imperiali) 6.59 x 0.66 x 0.72 feet
Versione del programma 5.01.00
