La classificazione delle sezioni trasversali secondo EN 1993-1-1 utilizzando la Tabella 5.2 è un metodo semplice per la progettazione dell'instabilità locale delle parti della sezione trasversale. Per le sezioni trasversali della classe della sezione trasversale 4, è necessario determinare le proprietà efficaci della sezione trasversale secondo EN 1993-1-5.
Questo modello è stato utilizzato per spiegare come si tiene conto dell'influenza dell'instabilità locale nei progetti allo stato limite ultimo per queste sezioni trasversali.
Modello utilizzato in
- Determinazione delle larghezze efficaci secondo EN 1993-1-5, allegato E
- Classificazione manuale della sezione trasversale per la verifica acciaio e alluminio secondo Eurocodice
- KB 001440 | Determinazione delle larghezze efficaci secondo EN 1993-1-5, Appendice E
- KB 000778 | Classificazione manuale della sezione trasversale per la verifica acciaio e alluminio secondo Eurocodice

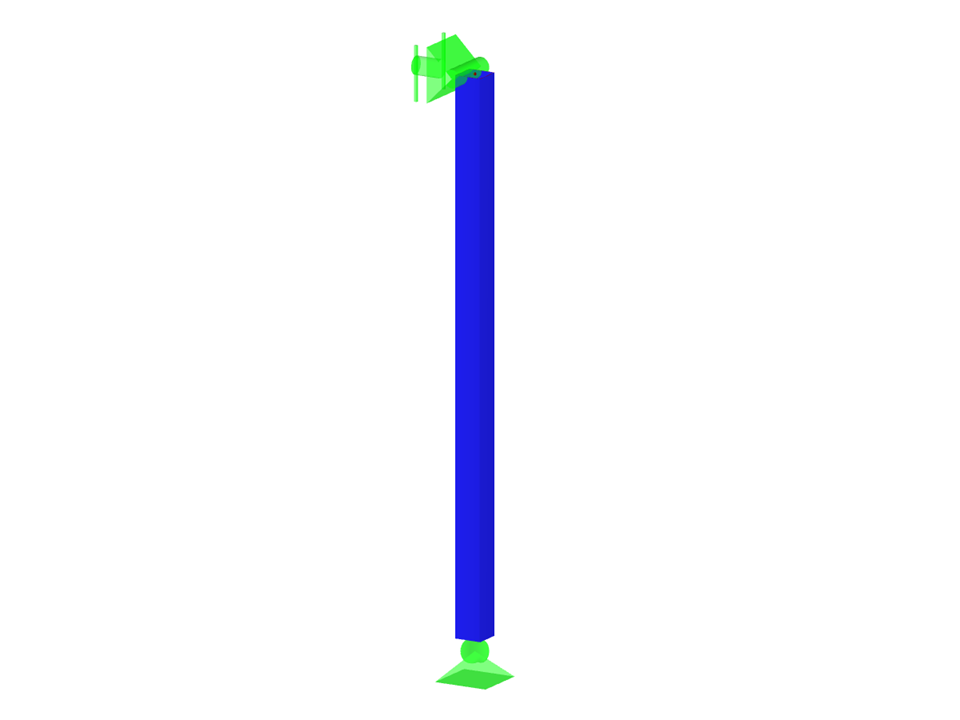

Colonna incernierata
| Numero di nodi | 2 |
| Numero di linee | 1 |
| Numero di aste | 1 |
| Numero di superfici | 0 |
| Numero di solidi | 0 |
| Numero di casi di carico | 1 |
| Nr. di combinazioni di carico | 0 |
| Nr. di combinazioni di risultati | 0 |
| Peso totale | 0,349 t |
| Dimensioni (metriche) | 0.000 x 6.000 x 0.000 m |
| Dimensioni (imperiali) | 0 x 19.69 x 0 feet |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
