根据欧洲钢结构规范EN 1993-1-1,使用表5.2对截面进行分类是一种简单的方法,可以用于截面部分的局部屈曲计算。 对于截面类别4的截面,必须根据EN 1993-1-5确定有效截面属性。
了该模型的作用,是阐述了如何在截面的承载力极限状态设计中考虑局部屈曲的影响。
模型用于

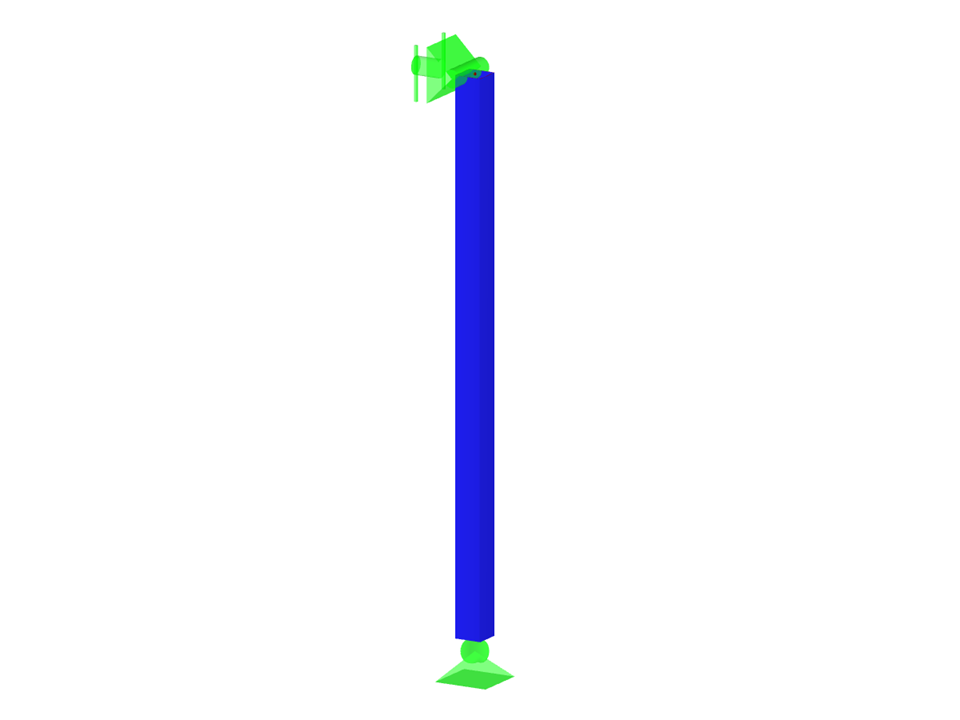

铰结柱
节点数目: | 2 |
线的数目 | 1 |
杆件数目: | 1 |
面的数目: | 0 |
实体数目 | 0 |
荷载工况数目 | 1 |
荷载组合数目 | 0 |
结果组合数目 | 0 |
总重量 | 0,349 t |
翘曲区域尺寸 | 0.000 x 6.000 x 0.000 m |
您可以下载该结构分析模型来进行专业练习,或者用于您的工程项目。 但是我们不保证模型的准确性或完整性,也不承担任何责任。
