Manuelle Querschnittsklassifizierung für Stahl- und Aluminiumbemessung nach Eurocode

In der Standardeinstellung wird in den Bemessungsmodulen die Querschnittsklasse für jeden Stab und Lastfall automatisch bestimmt. In der Eingabemaske der Querschnitte kann der Nutzer die Querschnittsklasse jedoch auch manuell vorgeben, zum Beispiel wenn lokales Beulen konstruktiv ausgeschlossen ist.

Auswahl der Querschnittsklasse im Zusatzmodul

通过将截面按照EC3和EC9分类,可以考虑在正应力作用下的局部稳定性风险。 截面分类的定义和意义在其他技术文章中(见下面的链接)

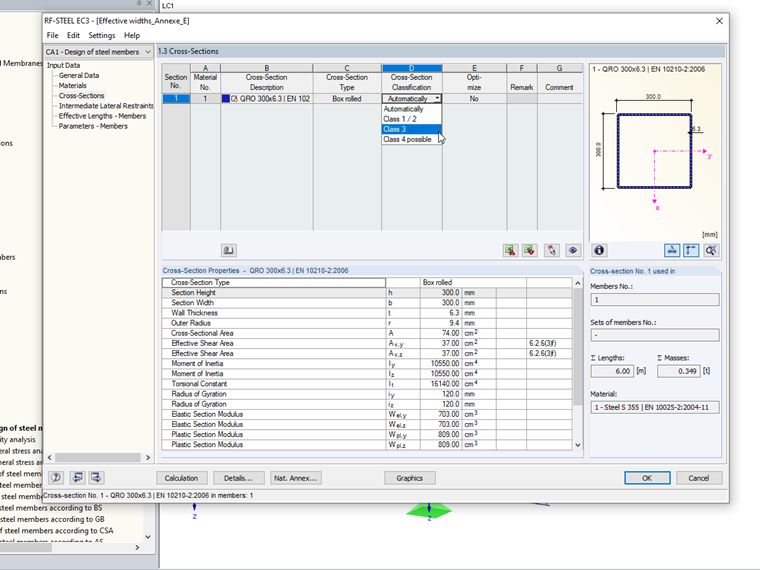

例如,如果截面为混凝土,那么板就不会局部屈曲,在设计中不需要考虑屈曲的可能性。 为了将此情况也添加到附加模块中,可以手动指定截面类别。 可以在截面输入窗口中输入。

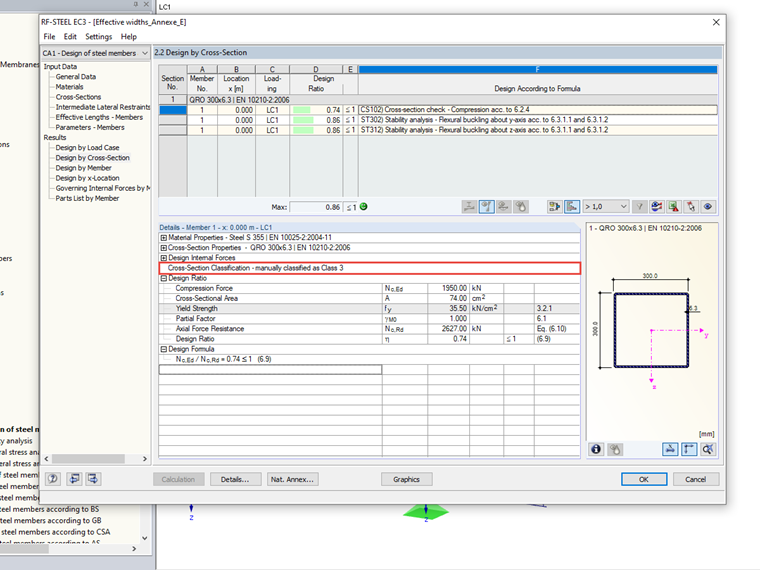

然后附加模块选择的截面类别将用于所有对该截面进行的设计。 这里没有进一步的检查,局部的屈曲仍然没有考虑。

该选项位于附加模块RF-/STEEL EC3,RF-/ALUMINUM和RF-/TOWER Design中。

Erzwingen eines elastischen Nachweisformats über Einordnung in Querschnittsklasse 3

可以通过手动将1类或2类截面分类为3类截面,来实现附加模块的弹性设计。 但是,如果您想要在任何截面上使用它,那么在附加模块的详细设置中首选弹性设计概念。
