Classificação manual da secção para o dimensionamento de aço e alumínio segundo o Eurocódigo

Na configuração padrão, a classe de secção para cada barra e caso de carga é determinada automaticamente nos módulos de dimensionamento. Na janela de entrada das secções, o utilizador também pode especificar a classe da secção manualmente, por exemplo, se a encurvadura local for excluída do dimensionamento.

Auswahl der Querschnittsklasse im Zusatzmodul

Ao classificar as secções de acordo com EC3 e EC9, o risco de estabilidade local devido a tensões normais é considerado no dimensionamento. As classes de secções e o seu significado também são descritos em detalhe noutros artigos técnicos (ver ligações abaixo).

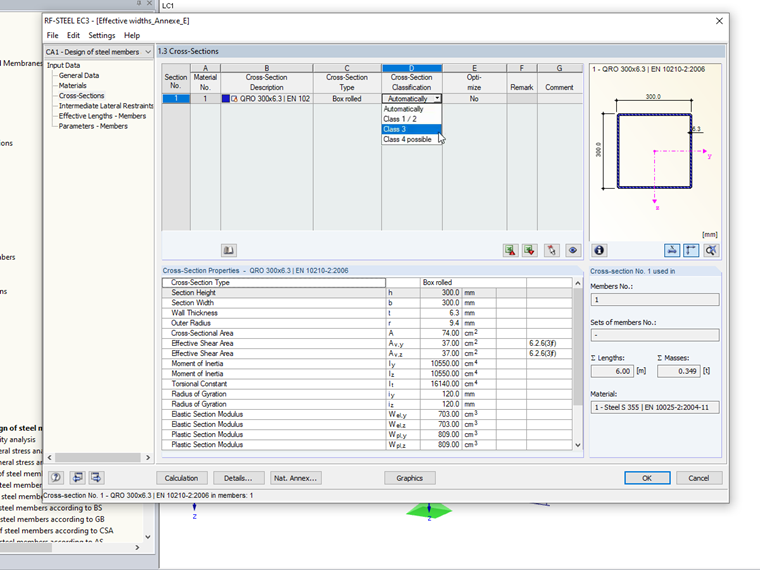

Por exemplo, se a secção é definida em betão, as placas não podem deformar localmente e não é necessário considerar o risco de encurvadura no dimensionamento. Para aplicar este fato também no módulo adicional, a classe de secção pode ser especificada manualmente. Pode ser introduzido na janela de entrada de secções.

A classe de secção selecionada é agora utilizada pelo módulo adicional em todas as verificações efetuadas para esta secção. Não existe mais verificação e a encurvadura local permanece sem ser considerada.

Esta opção está disponível nos módulos adicionais RF-/STEEL EC3, RF-/ALUMINIUM e RF-/TOWER Design.

Erzwingen eines elastischen Nachweisformats über Einordnung in Querschnittsklasse 3

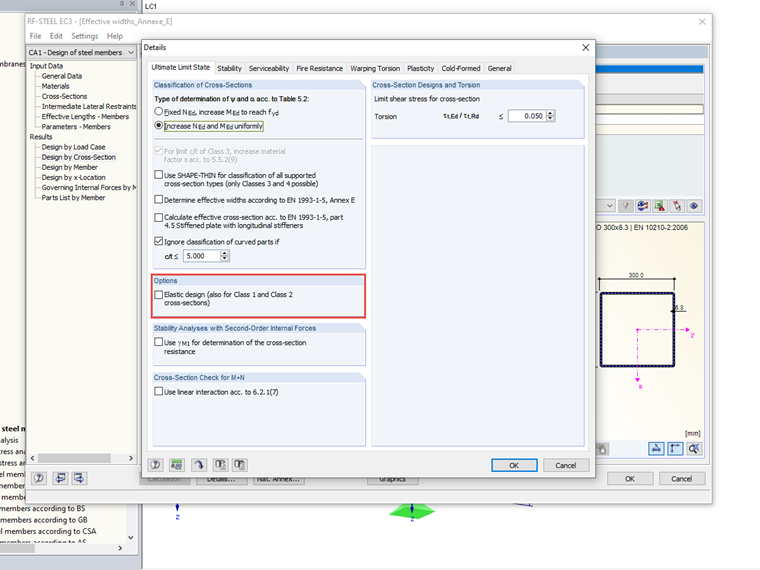

A classificação manual das secções da classe 1 ou 2 em classes de secção 3 também pode ser utilizada para forçar um dimensionamento elástico no módulo adicional. No entanto, se pretende aplicar isto a qualquer secção, é preferível selecionar o conceito de dimensionamento elástico nas configurações detalhadas do módulo adicional.
