Con la entrada parametrizada es posible acceder también a celdas de otras tablas de RFEM o RSTAB. Por ejemplo, puede vincular un parámetro de carga a un parámetro de datos del modelo. La referencia se crea utilizando el símbolo $ (RFEM 5) o mediante las propiedades del objeto (RFEM 6).
En este modelo, la carga se parametrizó en función de la ubicación del nudo.
Modelo utilizado en

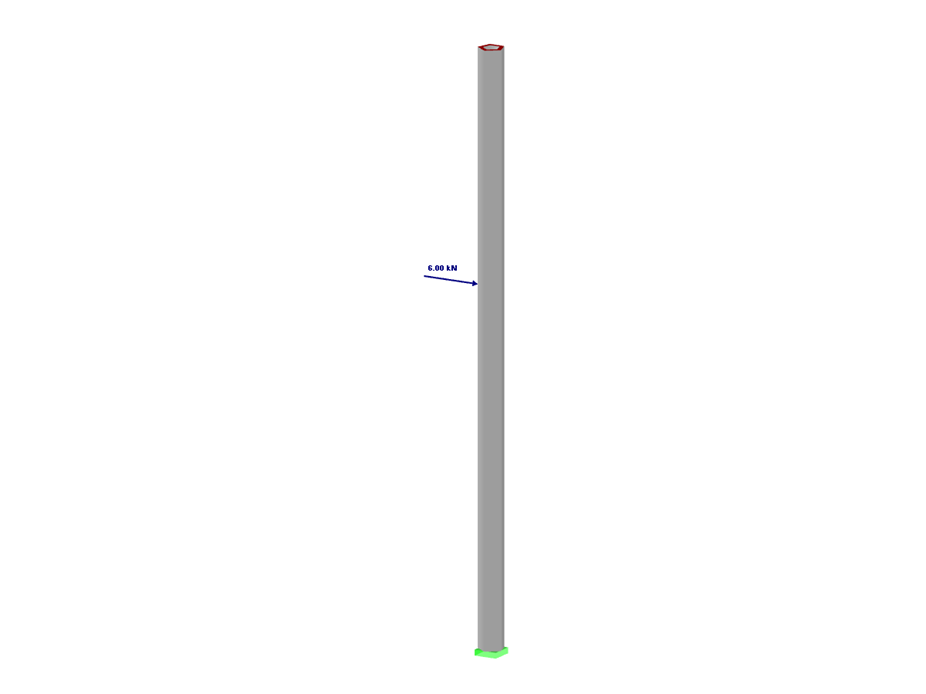

Pilar con carga en nudo dependiente de la altura
| Número de nudos | 3 |
| Número de líneas | 2 |
| Número de barras | 2 |
| Número de superficies | 0 |
| Número de sólidos | 0 |
| Número de casos de carga | 1 |
| Número de combinaciones de carga | 0 |
| Número de combinaciones de resultados | 0 |
| Peso completo | 2.313 t |
| Dimensiones (métricas) | 0,000 x 9,950 x 0,000 m |
| Dimensiones (imperiales) | 0 x 32.64 x 0 feet |
Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.
