Bei der parametrisierten Eingabe kann auch auf Zellen anderer RFEM- oder RSTAB-Tabellen zugegriffen werden. So lässt sich beispielsweise ein Lastparameter mit einem Modelldatenparameter verknüpfen. Die Referenz wird dabei durch das $-Zeichen hergestellt (RFEM 5) bzw. über die Objekteigenschaften (RFEM 6).

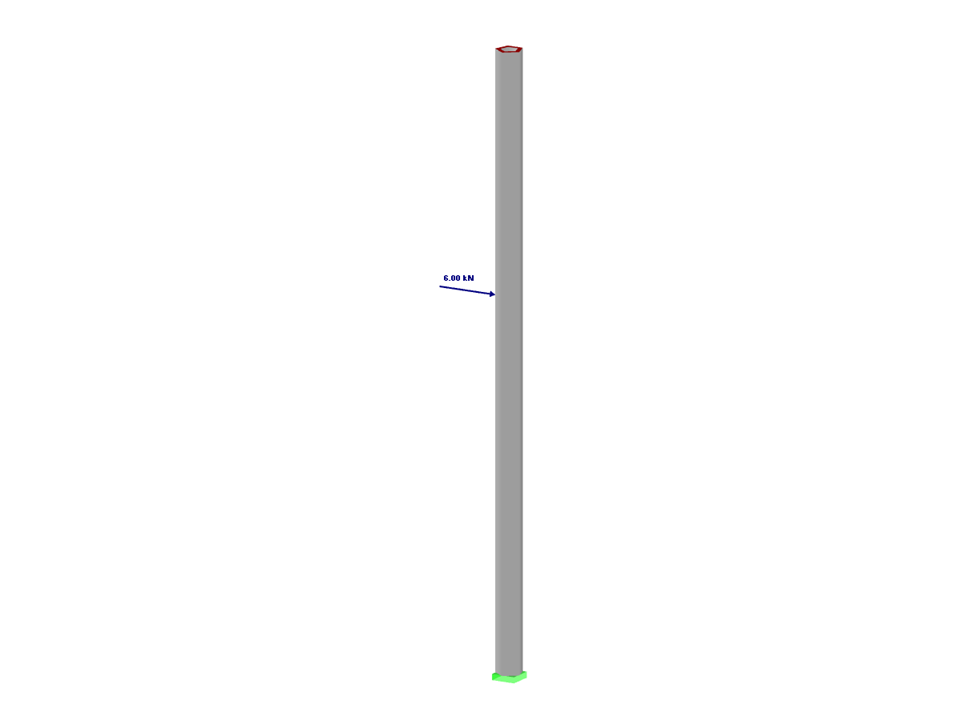

In diesem Modell wurde die Last abhängig von der Lage des Knotens parametrisiert.
Modell verwendet in
Stütze mit höhenabhängiger Knotenlast
| Anzahl Knoten | 3 |
| Anzahl Linien | 2 |
| Anzahl Stäbe | 2 |
| Anzahl Flächen | 0 |
| Anzahl Volumenkörper | 0 |
| Anzahl Lastfälle | 1 |
| Anzahl Lastkombinationen | 0 |
| Anzahl Ergebniskombinationen | 0 |
| Gesamtgewicht | 2.313 t |
| Abmessungen (metrisch) | 0.000 x 9.950 x 0.000 m |
| Abmessungen (imperial) | 0 x 32.64 x 0 feet |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
