Parametrisierte Eingabe mit Zugriff auf Zellen anderer Tabellen

Modell- und Lastobjekte können nicht nur grafisch oder tabellarisch definiert, sondern auch über Parameter erzeugt werden (siehe Handbuch). Bei dieser parametrisierten Eingabe kann auch auf Zellen bestimmter Tabellen des Programms zugegriffen werden. Auf diese Weise lässt sich beispielsweise ein Lastparameter mit einem Modelldatenparameter verknüpfen. Die Referenz wird dabei durch das $-Zeichen hergestellt.

In den Bildern ist dargestellt, wie mit dem Eintrag $1.1(F3) auf eine Koordinate in Tabelle 1.1 verwiesen wird. Die Nummer der Zelle F3 ist in Klammern gesetzt. Mit diesem Verweis wird die Knotenlast automatisch angepasst, wenn sich die Z-Koordinate des Knotens ändert. Die Last ist damit abhängig von der Lage des Knotens.

Die Werte sind auf die Basiseinheiten gemäß SI-Konvention bezogen, also [m] und [N].

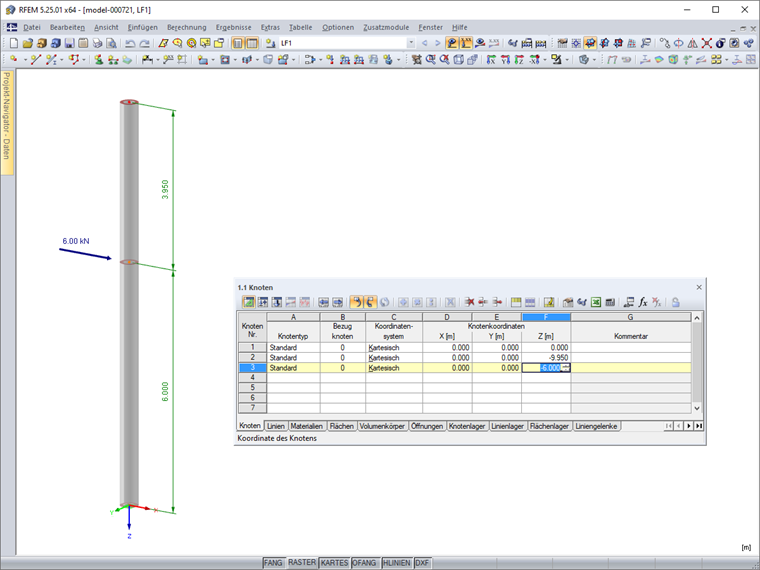

Z-Koordinate eines Stützenknotens

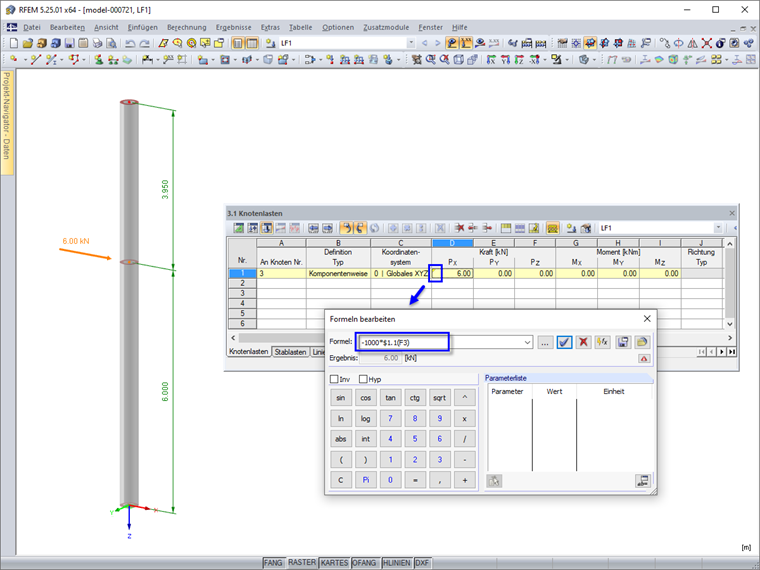

Höhenabhängige Knotenlast
