Para estruturas em vidro, estão disponíveis diferentes composições de vidros e camadas, as quais são aplicadas com fins diferentes. Geralmente, são utilizados os seguintes tipos: vidro flutuante, vidro parcialmente temperado e vidro de segurança temperado.

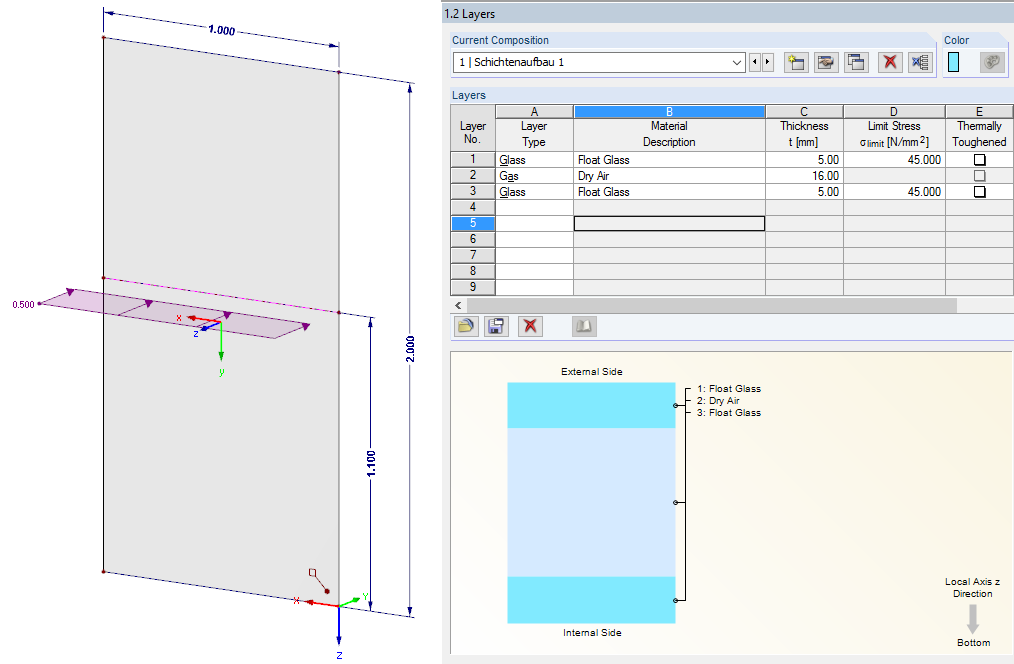

A proporção de vidro utilizada no planeamento de um edifício está a aumentar. Os edifícios abertos e inundados de luz representam a arte da arquitetura moderna. No entanto, os engenheiros especializados têm de enfrentar novos desafios durante o planeamento. Um exemplo são as fachadas de vidro até o teto carregadas por um corrimão. A influência deste carregamento, assim como o cálculo da deformação, são apresentados neste artigo.
O carregamento dos painéis de vidro isolante devido aos efeitos climáticos está claramente regulado na norma DIN 18008. Diese Art der Belastung kann bei entsprechender Scheibengeometrie auch maßgebend für die Bemessung im Zustand der Tragfähigkeit werden. Eine FE-Bemessung am Gesamtsystem mit Abbildung des SZR als Gasvolumen liefert exakte Ergebnisse zur Analyse. Im Gegenzug gewinnt jedoch auch eine stichpunktartige Plausibilitätskontrolle immer mehr an Bedeutung. Nachfolgend werden verschiedene Optionen aufgezeigt, wie diese Kontrollen durchgeführt werden können.
Conforme mencionado na parte 1, de acordo com a norma atual DIN 18008-3 , é permitido nas construções de vidro representar apoios pontuais para componentes de vidro através do MEF de forma a dimensionar o estado limite último adequado. As regras estão descritas no Anexo B da norma [1].
No caso do cálculo global, a rigidez calculada com base na composição e na geometria do vidro selecionados é atribuída a cada superfície. De seguida, o cálculo prossegue com utilização da teoria dos laminados. O utilizador pode escolher se quer considerar o acoplamento de corte das camadas ou não.
Selecionando o cálculo local, pode optar-se por um modelo 2D ou 3D. O cálculo bidimensional significa que a camada individual ou o vidro laminado são modelados como uma superfície, cuja espessura é calculada com base na estrutura e na geometria do vidro selecionadas (utilizando a teoria das placas). Da mesma maneira como para o cálculo global, pode ser considerado um acoplamento de corte das camadas, ou não.
Durante o cálculo 3D são utilizados sólidos no modelo que substituem todas as composições de camadas. Desta forma, os resultados são mais precisos, mas o cálculo pode necessitar de mais tempo.
O vidro isolante só pode ser modelado com um cálculo local. A camada de gás é sempre modelada como um elemento sólido, sendo, por isso, necessário dimensionar as partes de vidro isolante individuais de forma independente da estrutura envolvente. Para o cálculo e a análise de terceira ordem, é considerada a lei do gás ideal (equação térmica do estado dos gases ideais).
No módulo adicional, selecione as superfícies a serem dimensionadas (por exemplo, através da função Selecionar). A geometria do painel de vidro, bem como as cargas, são importadas do modelo do RFEM.
De seguida, tem de decidir se pretende realizar o cálculo sem a influência da estrutura envolvente (cálculo local) ou com consideração desta influência (cálculo global). Ao selecionar o cálculo Local, cada superfície selecionada para o dimensionamento é considerada à parte do modelo e calculada individualmente.

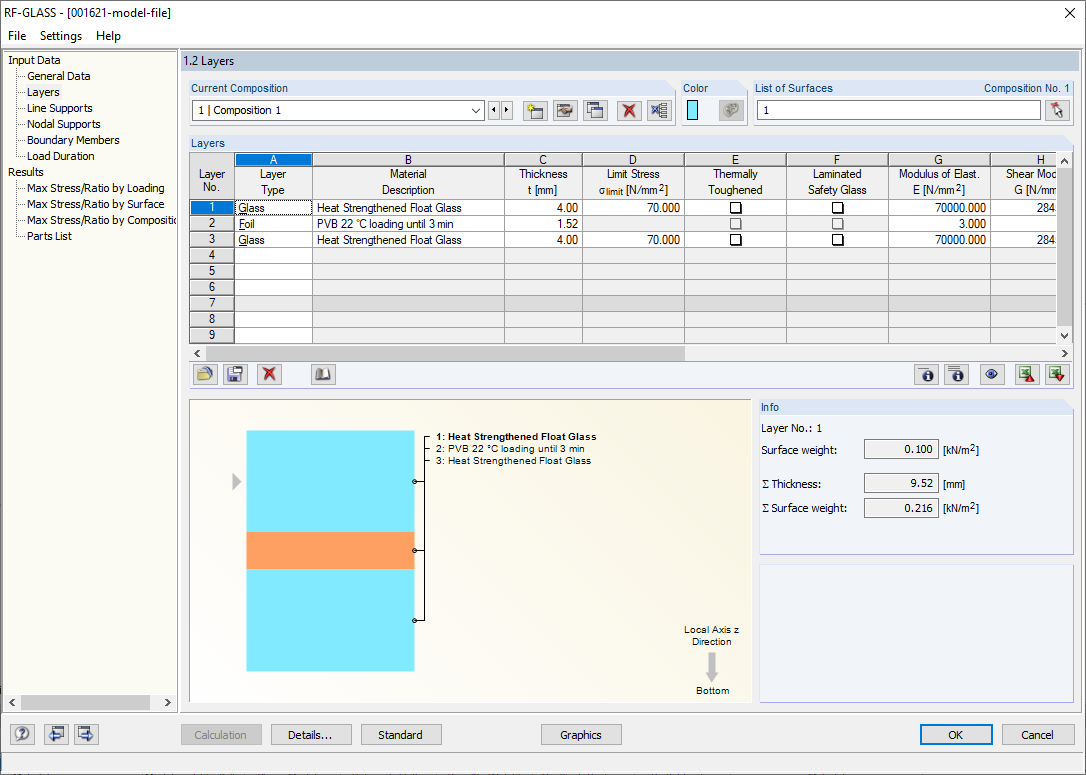

Para o cálculo Global, é considerada a estrutura completa, incluindo as superfícies de vidro introduzidos. Os dados da composição do vidro e das propriedades individuais das camadas são todos definidos nas janelas de entrada do RF-GLASS. Podem ser selecionados os tipos de camada de vidro, folha e gás. O material desejado pode ser importado diretamente da biblioteca, que contém um grande número de materiais.
É possível editar todos os parâmetros das camadas individuais, incluindo as suas espessuras. O módulo permite criar várias composições, estando assim aberta a possibilidade de dimensionar diferentes tipos de vidro em conjunto.
Para vidro isolante, é possível considerar no cálculo carregamentos externos, assim como cargas devido a temperatura, pressão atmosférica e variações de altura. Estas cargas são calculadas automaticamente no RF-GLASS, com base em parâmetros de carga climatéricos. Após a escolha do tipo de cálculo local, é necessário definir apoios em linha, apoios nodais e barras de fronteira das superfícies do RF-GLASS. Estes apoios e barras são considerados somente no RF-GLASS e não influenciam o modelo criado no RFEM.
- Dimensionamento de vidro de painéis individuais e vidro laminado, assim como vidro isolante de camada de gás
- dimensionamento de vidro curvado
- Opção para selecionar um cálculo local que não considera a estrutura envolvente ou um cálculo global que considera a influência da estrutura completa
- Cálculo de tensões limite de acordo com DIN 18008:2010-12 ou TRLV:2006-08
- Classificação de cargas em classes de duração da carga
- Biblioteca de materiais extensa incluindo todos os tipos de vidro, folhas e gases mais utilizados, de acordo com as normas DIN 18008:2010-12, E DIN EN 13474 e a regulação TRLV:2006-08
- Consideração opcional de acoplamento de corte de camadas
- Consideração de cargas climatéricas
- Cálculo linear ou análise não linear de acordo com a análise de grandes deformações. análise
- Análise de tensões, verificação dos estados limite último e de utilização
- Representação gráfica de todos os resultados no RFEM
- Possibilidade de filtrar resultados e escalas de cores em tabelas de resultados
- Exportação direta de dados para o MS Excel
