Ist es möglich, einen bestimmten Bereich eines Modells zu fokussieren und den Rest auszublenden?

Q: Ist es möglich, einen bestimmten Bereich eines Modells zu fokussieren und den Rest auszublenden?

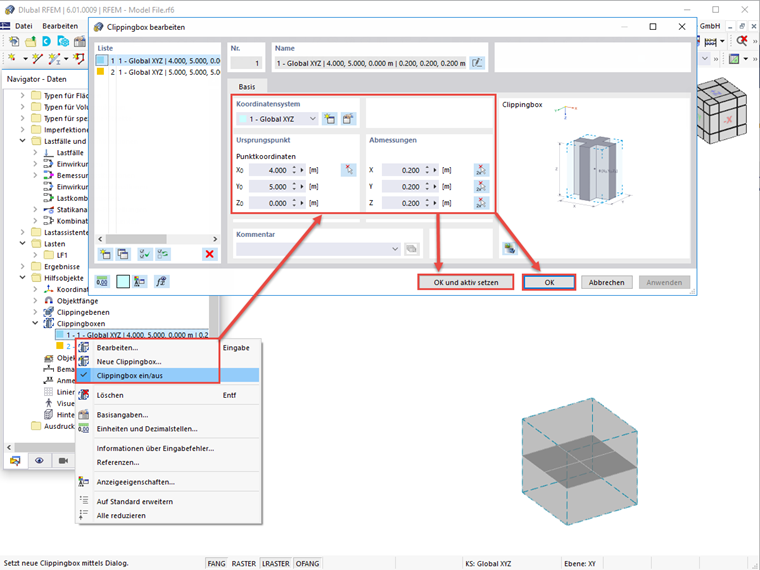

Ja, dies ermöglicht die Clippingbox. Sie ist entweder über die Menüleiste "Einfügen" oder den Daten-Navigator, jeweils unter Hilfsobjekte (Rechtsklick/Doppelklick auf Clippingbox) zu definieren, siehe Bild. Im Dialogfenster "Neue Clippingbox" beziehungsweise "Clippingbox bearbeiten" sind Ursprung, Abmessungen und das Bezugskoordinatensystem festzulegen.Natürlich können auch beliebig viele Clippingboxen definiert werden. Diese werden dann aufgelistet. Die Aktivierung einer Clippingbox erfolgt innerhalb des Dialogfensters über die Schaltfläche "OK und aktiv setzen" oder über das Kontextmenü: Rechtsklick auf die Clippingbox im Daten-Navigator → Clippingbox ein/aus.Es kann nur eine Clippingbox aktiv sein.
