Простые в освоении инструменты для быстрого создания моделей

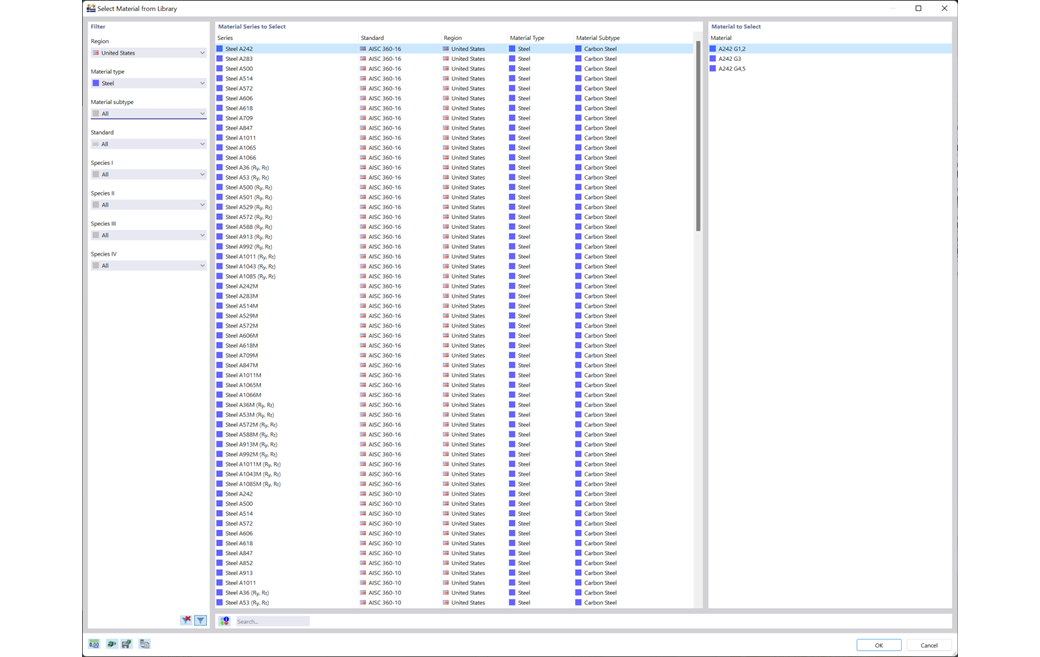

Базы данных сечений и материалов, включая список избранных
Откройте для себя обширные базы данных сечений и материалов. Они значительно облегчают моделирование плитных и балочных конструкций. Вы можете фильтровать эти базы данных и дополнять их пользовательскими записями. Специальные профили из RSECTION также могут быть легко импортированы и рассчитаны.

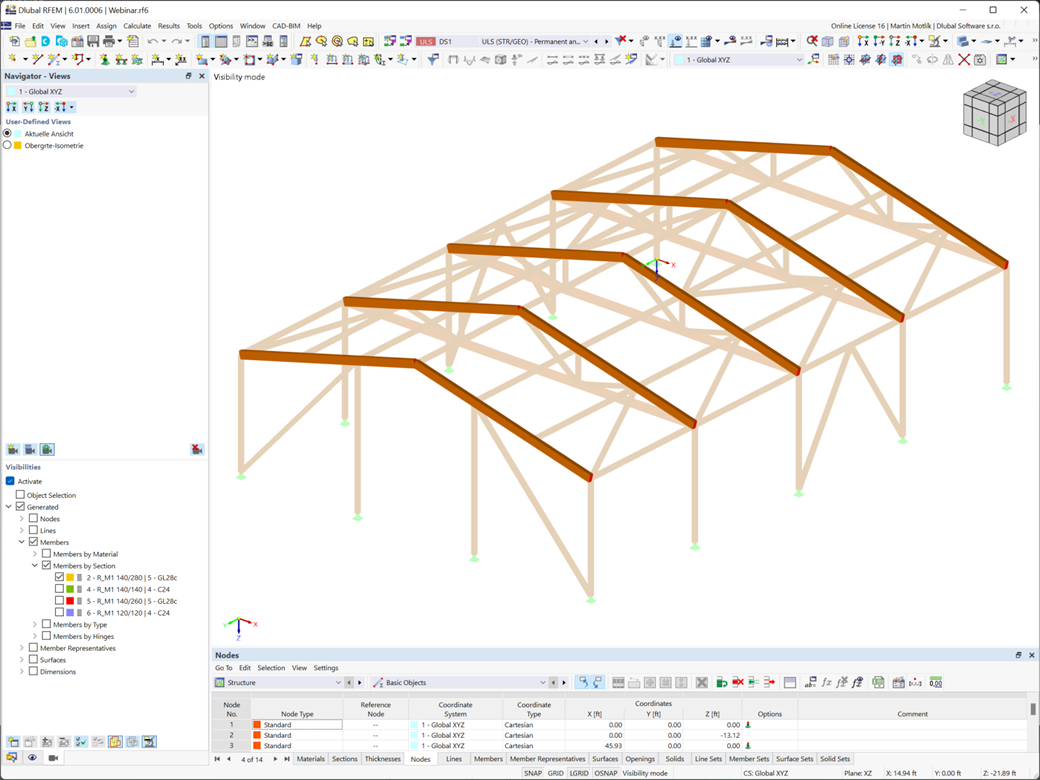

Простое создание видов и видимостей
Чёткое изображение является необходимым условием для эффективной и быстрой работы с программой. Выбирайте пользовательские виды под разными углами, чтобы облегчить оценку результатов. Используя «видимости», вы также можете разделить модель на пользовательские и созданные частичные виды, которые соответствуют определённым критериям. Таким образом, можно активировать для изображения, например, только поверхности из определённого материала или стержни с определённым сечением.

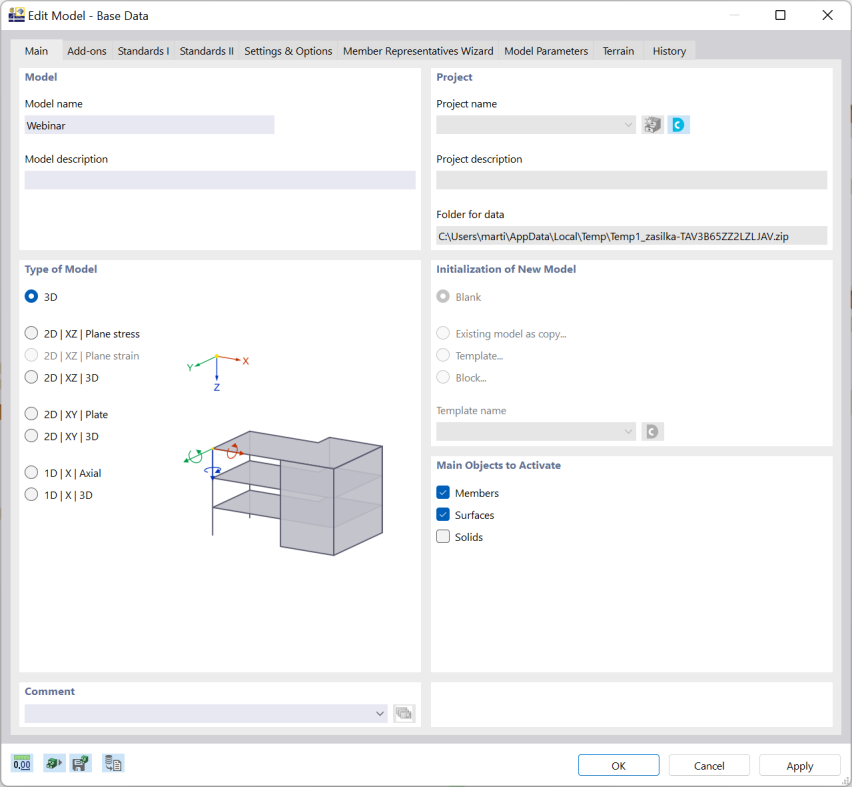

Простое создание модели
Доступно множество опций для простого ввода и моделирования. Ваша модель вводится как 1D, 2D или 3D модель. Типы стержней, такие как балки, фермы или растянутые стержни, упрощают задание свойств стержней. Для моделирования поверхностей в RFEM предусмотрены различные типы, такие как стандартные, без толщины, жёсткие, мембранные и с распределением нагрузки.
Кроме того, RFEM охватывает различные модели материалов, например, изотропная | Линейная упругая, ортотропная | Линейная упругая (поверхности, тела) или изотропная | Древесина | Линейная упругая (стержни).
Нелинейности стержней и опор
Если вы работаете с нелинейностями, эта функция очень хорошо подходит для вас. Например, можно задать нелинейности шарниров на конце стержня (текучесть, разрушение, проскальзывание и т.д.) и опор (включая трение). Кроме того, можно использовать специальные диалоговые окна для определения жесткости пружин у колонн и стен на основе характеристик геометрии.
Переменные свойства стержней и поверхностей
Кроме того, благодаря различным функциям, проектирование стержней в программах облегчается. Вы можете расположить стержни внецентренно, поддержать их упругим основанием или задать их в качестве жестких соединений. Блоки стержней позволяют легко применить нагрузку одновременно на несколько стержней.
В программе RFEM можно далее определять также эксцентриситеты поверхностей, Здесь вы можете преобразовать узловые и линейные нагрузки в нагрузки на поверхность. При необходимости, разделите поверхности на компоненты поверхностей и стержни на поверхности.

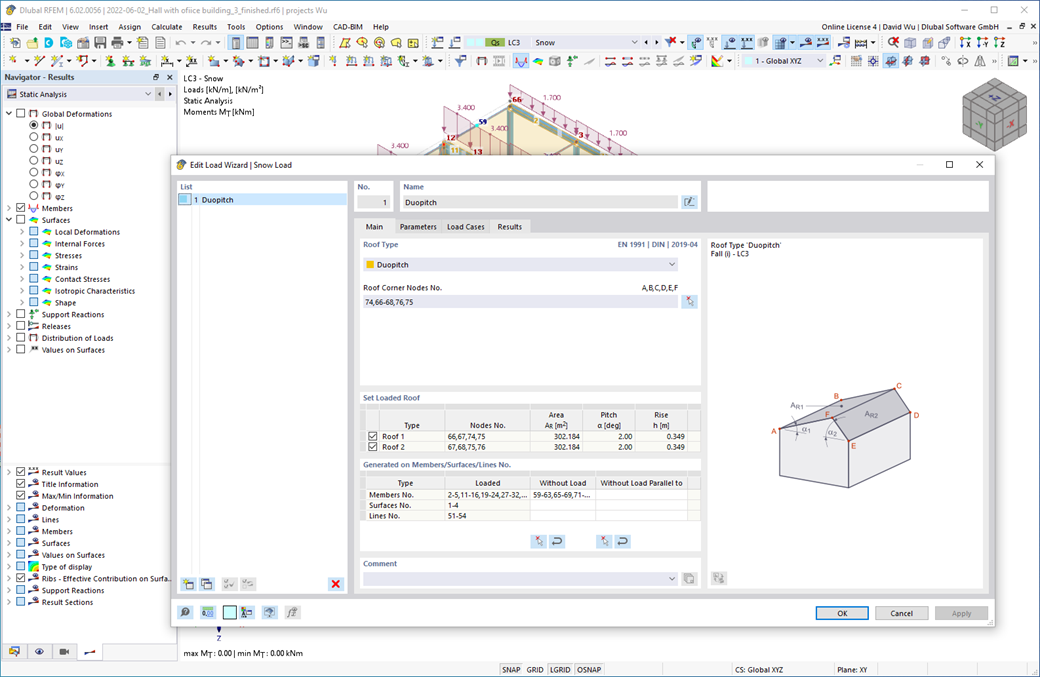

Создание ветровых и снеговых нагрузок по норме Еврокод
Хотите, чтобы ваши конструкции оставались вертикальным даже в ветер и снег? Тогда положитесь на мастера нагрузок для плоскостных и каркасных конструкций. Теперь можно создавать ветровые нагрузки по норме EN 1991-1-4 и снеговые нагрузки по норме EN 1991-1-3 (а также другим международным нормам). Загружения создаются всегда в зависимости от формы кровли.

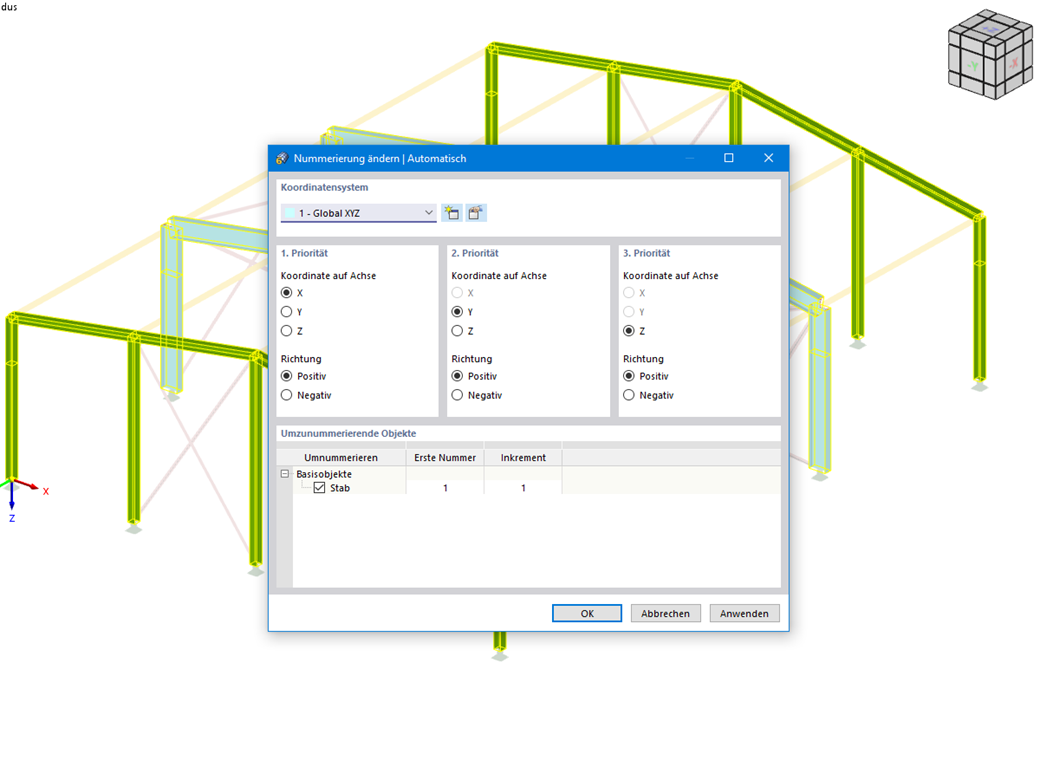

Возможность автоматической перенумерации объектов
Эта функция поможет вам сохранить гибкость при планировании. Впоследствии можно настроить нумерацию объектов конструкции, таких как узлы и стержни. В этом случае возможно автоматическое перенумерование объектов в соответствии с выбранными приоритетами (направлениями осей).

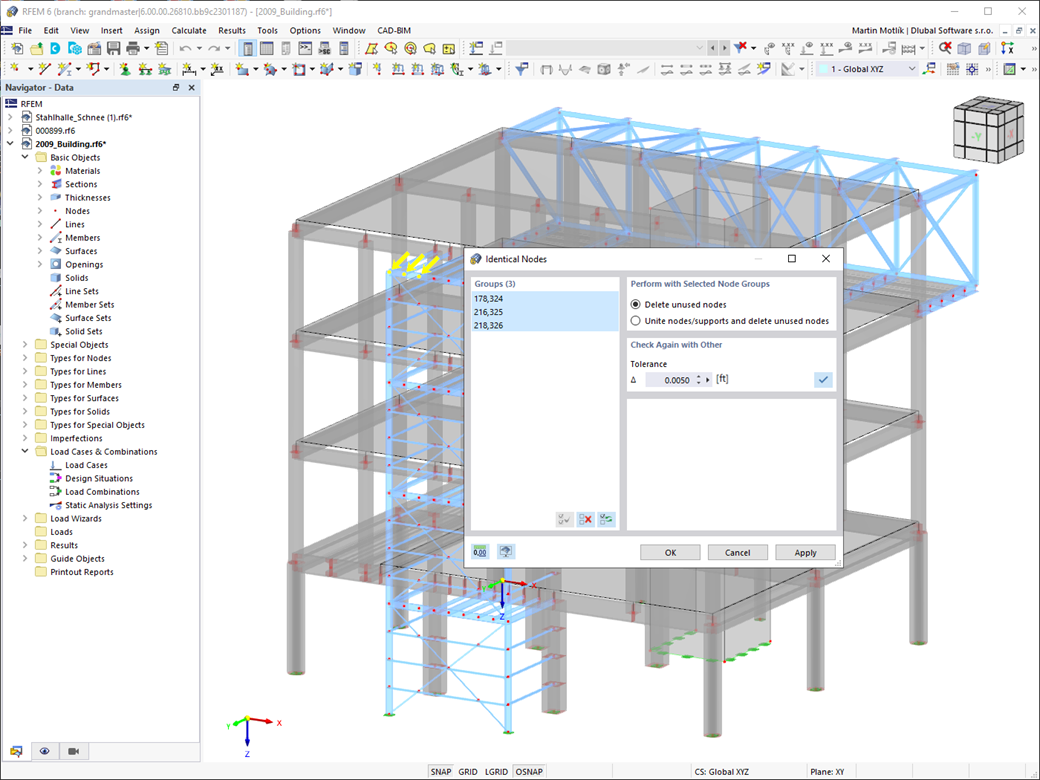

Простая проверка модели
Всегда следите за своей моделью. Проверка модели быстро обнаружит ошибки ввода, такие как перекрывающиеся стержни или идентичные узлы. Вы можете автоматически соединить пересекающиеся стержни во время ввода данных. Стержни также могут быть удлинены или разделены графически. Функция измерения позволяет определить длины и углы стержней и поверхностей (только RFEM).
Различные типы нагрузок
Если вы работаете с нагрузками, вы найдёте здесь подборку полезных функций. К стержням и поверхностям можно применить различные типы нагрузок (сила, момент, температура, строительный подъем и другие). Стержням, блокам стержней и спискам стержней можно придать поперечные нагрузки. В случае несовершенств, RFEM определяет уклон и строительный подъем в соответствии с Еврокодом, американской нормой ANSI/AISC 360, канадской нормой CSA S16 и т.д.

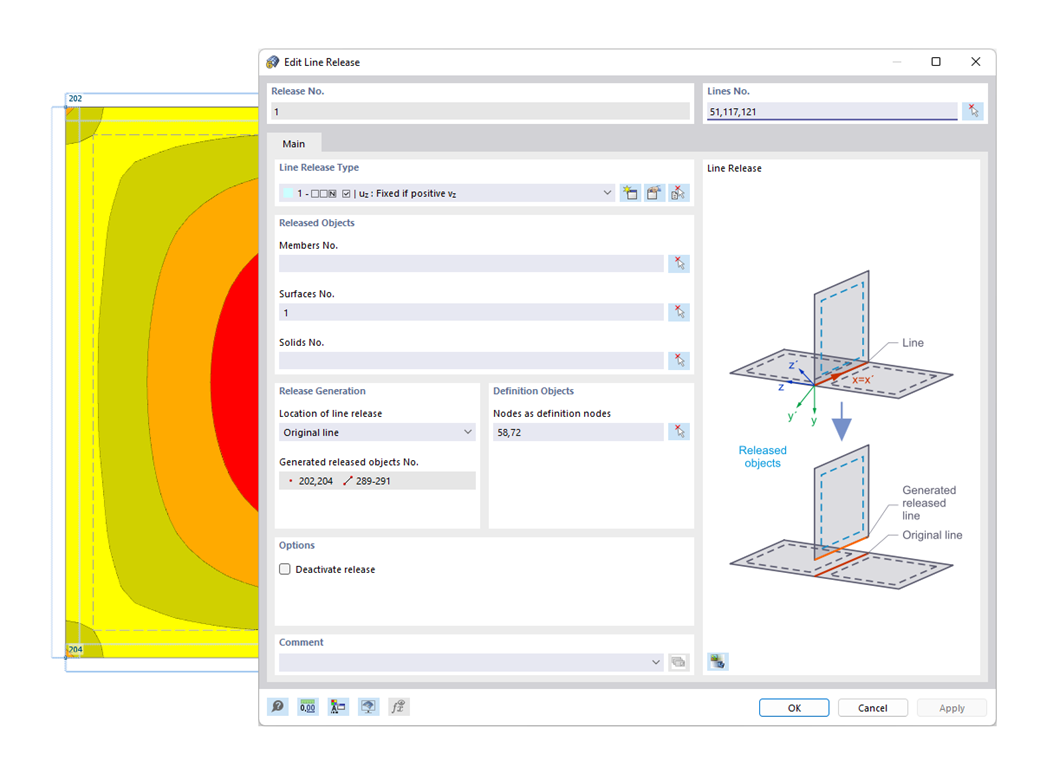

Высвобождения узлов, линий и поверхностей
Вы уже наверняка знаете, что высвобождения узлов, линий и поверхностей используются для озадания условий перехода между объектами. Например, таким образом стержни, поверхности и тела могут быть высвобожены от сопряжения с линией. Также возможно, что высвобождения будут иметь нелинейные свойства, такие как 'Фиксировано при положительном n', 'Фиксировано при отрицательном n' и т.д.
Интернет-магазин
Составьте свой индивидуальный пакет программ и узнайте все цены онлайн!
Рассчитать стоимость
![Зал с арочной кровлей](/ru/webimage/024178/3132516/3D-MKP-program.jpg?mw=400&hash=a950292e3d20c6455cb8b4211c2fa8d12f272f70)
Цена действительна для Соединенные Штаты.
![КБ 001883 | Plate Girder Design According to AISC 360-22 in RFEM 6](/ru/webimage/051561/3980997/im1.png?mw=512&hash=b8237709c4f30213fac51d86d32a42bddde72f03)
![Жёсткость стального соединения и её влияние на расчет конструкции](/ru/webimage/051432/3972404/Rigidity-caseA.png?mw=512&hash=3be64e68ab2956fd2b92f0afa1559b3a8c72b468)
![КБ 001880 | Расчёт вантовых конструкций в RFEM 6 и RSTAB 9](/ru/webimage/049985/3840051/Seil_QS_EN.png?mw=512&hash=83dd891c6124be9c686441c4b37fe92db2c2062d)
![КБ 001879 | Влияние жесткости на изгиб канатов](/ru/webimage/049953/3835546/Seil.png?mw=512&hash=83e64fde3c3d0a1d2649d8e64587b93f4ab71876)
![Аддон «Стальные соединения для RFEM 6» | База данных компонентов](/ru/webimage/043097/3898884/steel_joints_components.png?mw=512&hash=e4f835906155863fc7019d5043b22e553dc766f9)
- Многочисленные типы компонентов, такие как фундаментные и торцевые пластины, уголки стенок, ребристые плиты, косынки, элементы жесткости, вуты или ребра, для простого ввода типовых соединений
- Универсальность применения основных компонентов (например, пластин, сварных швов, болтов, вспомогательных плоскостей) для моделирования сложных соединений
- Графическое отображение геометрии соединения с динамическим обновлением во время ввода
- Широкий выбор форм сечений: Двутавры, швеллеры, уголки, тавры, пустотелые профили, составные профили и тонкостенные профили
- База данных в Центре Dlubal с большим количеством подключений к шаблонам на стороне программы, включая пользовательские шаблоны
- Автоматическая коррекция геометрии соединения на основе относительного расположения компонентов друг к другу – даже в случае последующего изменения конструктивных элементов
![Характерная для 002840 | Графическое отображение результатов аддона по расчётным ситуациям](/ru/webimage/051593/3982947/Bemessungssituation.png?mw=512&hash=7fd0d9a61cbc8d701205795390d25dfae3caa76b)
В Навигаторе - Результаты вы можете выбрать расчётные ситуации, для которых вы хотите изобразить результаты аддона графически.
![Характеристики 002843 | Определение размеров с помощью функции результата](/ru/webimage/051576/3982510/1.png?mw=512&hash=9d7f6c198b6d4ae6ee8f2fa8bca75f85579e14c9)
Для расчётных объектов можно дополнительно изобразить провисания или экстремальные результаты.
![Характеристики 002844 | Динамические тени](/ru/webimage/051588/3982928/Schatten.png?mw=512&hash=4630ba5c10dbeb16f7d0f764f7f67b758275979d)
Вы можете добавить динамические тени в режиме рендеринга. В контекстном меню можно использовать ползунки для изменения положения основного освещения.
