Быстрое и удобное создание нагрузок и автоматическое создание сочетаний нагрузок

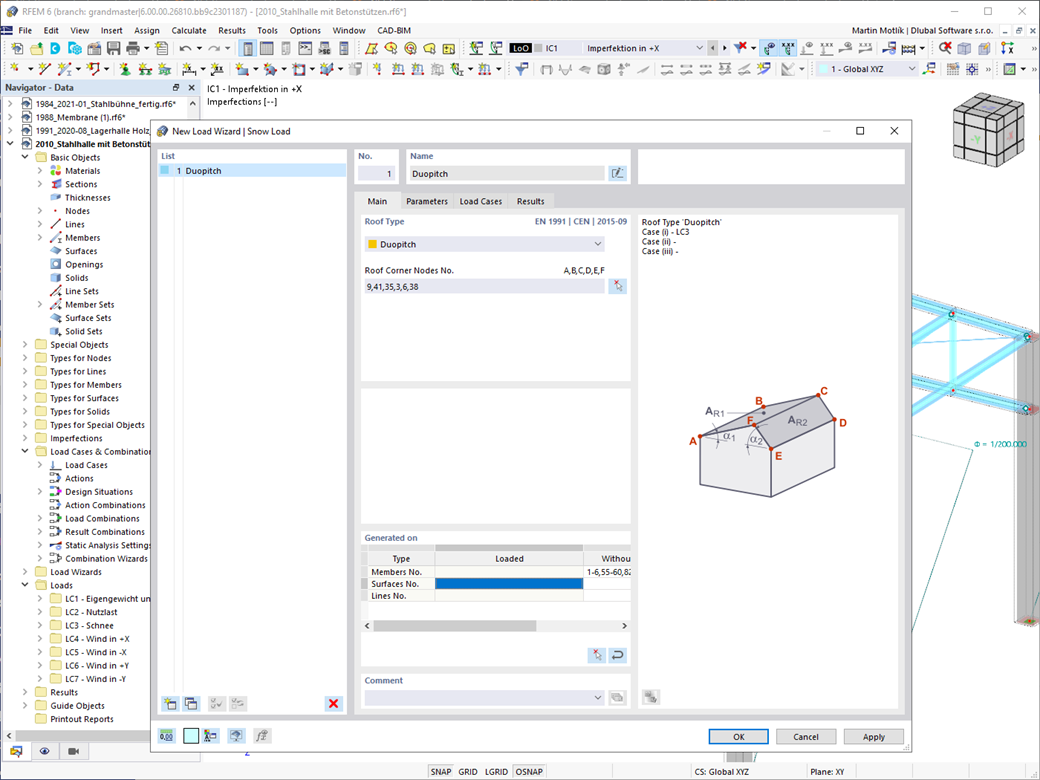

Создание снеговых нагрузок
Ваши конструкции должны выдерживать также снегопады? Используйте мастер снеговых нагрузок для создания снеговых нагрузок, действующих на стержни или на поверхности.
Для расчётов доступны следующие нормы:
-
1991-1-3 (вкл. национальные приложения)
-
ASCE 7
-
NBC
-
SIA 261
-
CTE DB-SE-AE
-
GB 50009
-
IS 875

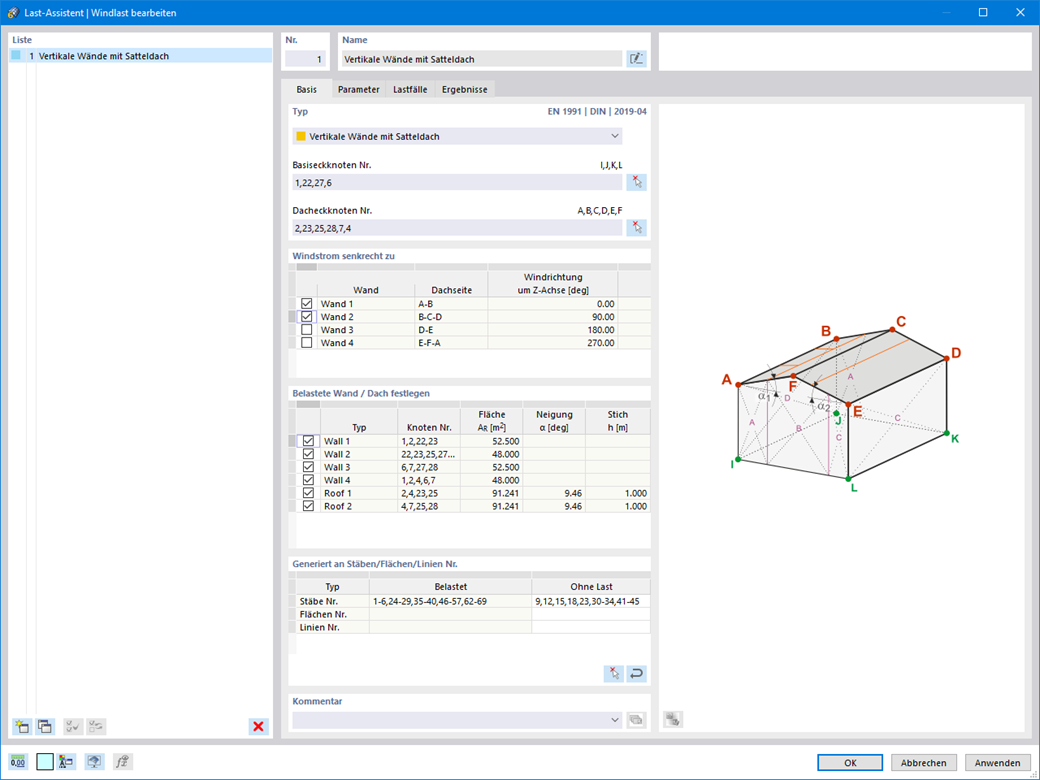

Создание ветровых нагрузок
Ветровые нагрузки также не будут проблемой при проектировании. Вы можете автоматически создавать ветровые нагрузки как нагрузки на стержми или на площади (RFEM) для следующих конструктивных элементов:
- Вертикальные стены
- Плоские кровли
- Односкатные кровли
- Двухскатные/лотковые кровли
- Вертикальные стены с двускатной кровлей
- Вертикальные стены с плоской или односкатной кровлей
Доступны следующие нормативы:
-
EN 1991-1-4 (включая Национальные приложения)
-
ASCE 7
-
CTE DB-SE-AE
-
GB 50009

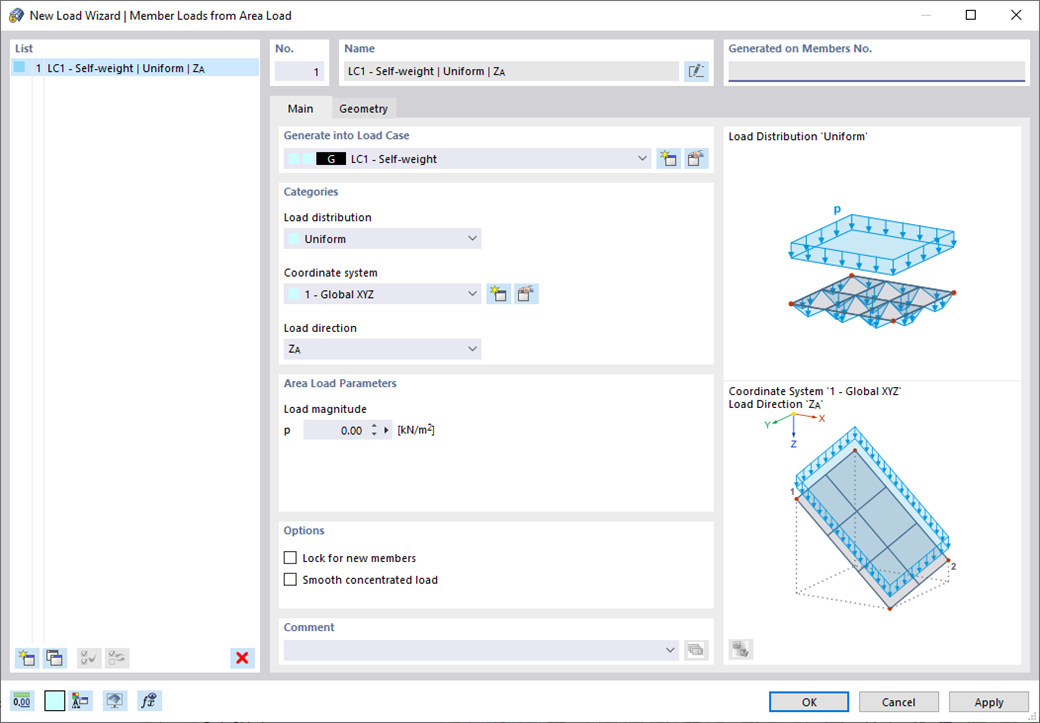

Создание нагрузок на стержень/линию из нагрузок на площадь
Используйте все типы нагрузок без каких-либо затруднений. Вы можете автоматически преобразовать нагрузки на площадь в нагрузки на стержень или линейные нагрузки (RFEM).
Для преобразования нагрузок на площадь в нагрузки на стержень необходимо задать плоскость с помощью угловых узлов или выбрать ячейки в графике. Потом всё остальное работает само собой.

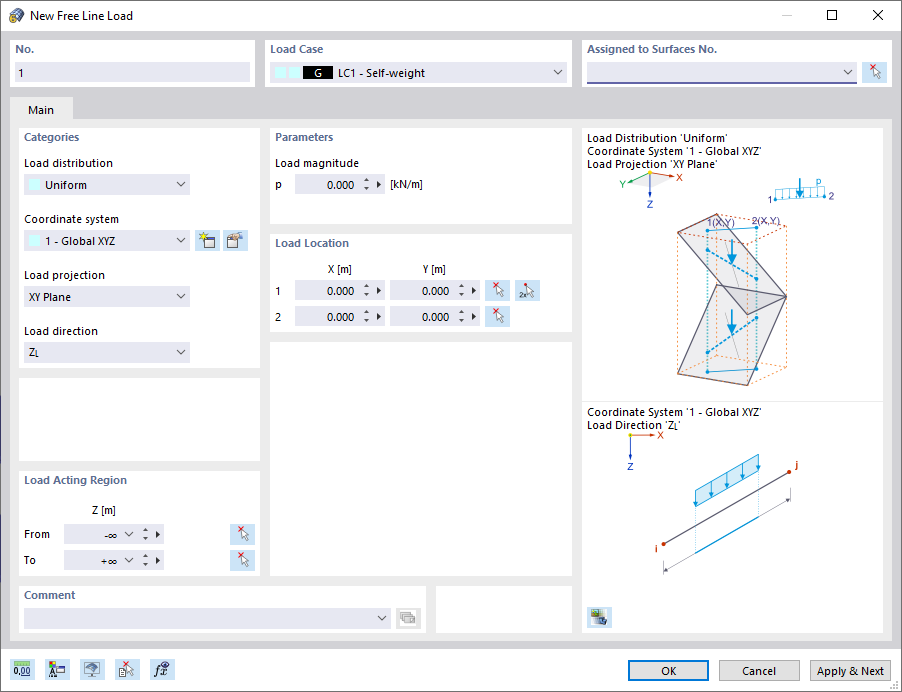

Создание нагрузок на стержни из произвольных нагрузок на линию
Существует также полезная функция для чисто стержневых моделей, таких как балочные решётки. Вы можете задать произвольные нагрузки на линию (например, от конвейерных лент) и пропорционально передать их на стержни.
Нормативы
С помощью программного обеспечения Dlubal вы можете легко и надёжно проектировать конструкции по всему миру. Выбирайте из большого количества нормативов в общих данных. Вы также можете решить, должны ли сочетания создаваться автоматически.
Для расчётов доступны следующие нормативы:
-
EN 1990
-
EN 1990 | Древесина
-
EN 1990 | Автодорожные мосты
-
EN 1990 | Краны
-
EN 1990 | Инженерная геология
-
EN 1990 | Основное + древесина
-
EN 15512
-
ASCE 7
-
ASCE 7 | Древесина
-
ACI 318
-
IBC
-
CAN/CSA
-
NBC
-
NBC | Древесина
-
NBR 8681
-
IS 800
-
SIA 260
-
SIA 260 | Древесина
-
BS 5950
-
GB 50009
-
GB 50068
-
GB 50011
-
CTE DB-SE
-
SANS 10160-1
-
NTC
-
NTC | Древесина
-
AS/NZS 1170.0
-
СП 20.13330:2016
-
TSC | Сталь
Для европейских норм (EC) доступны следующие национальные приложения:
-
DIN | 2012-08 (Германия)
-
CEN | 2010-04 (Европейский Союз)
-
BDS | 2013-03 (Болгария)
-
BS | 2009-06 (Великобритания)
-
CSN | 2015-05 (Чехия)
-
СYS | 2010-06 (Кипр)
-
DK | 2013-09 (Дания)
-
ELOT | 2009-01 (Греция)
-
EVS-EN 1990: 2002+NA:2002 (Эстония)
-
IS | 2010-04 (Ирландия)
-
LST | 2012-01 (Литва)
-
LU | 2020-03 (Люксембург)
-
LVS | 2015-01 (Латвия)
-
MS | 2010-02 (Малайзия)
-
NBN | 2015-05 (Бельгия)
-
NEN | 2011-12 (Нидерланды)
-
NF | 2011-12 (Франция)
-
NP | 2009-12 (Португалия)
-
NS | 2016-05 (Норвегия)
-
ÖNORM | 2013-03 (Австрия)
-
PN | 2010-09 (Польша)
-
SFS | 2010-09 (Финляндия)
-
SIST | 2010-08 (Словения)
-
SR | 2006-10 (Румыния)
-
SS | 2008-06 (Сингапур)
-
SS | 2019-01 (Швеция)
-
STN | 2010-01 (Словакия)
-
ТКП | 2011-11 (Беларусь)
-
UNE | 2010-07 (Испания)
-
UNI | 2010-10 (Италия)

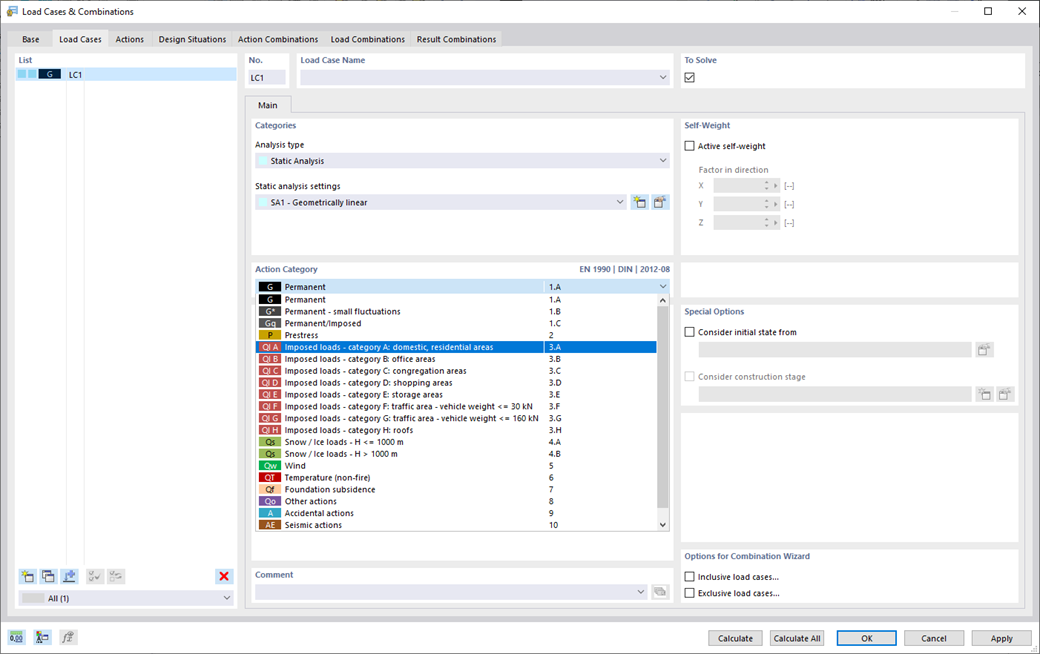

Загружения и сочетания нагрузок
Чтобы убедиться, что ваши конструкции могут выдерживать все нагрузки, взгляните на диалоговое окно «Загружения и сочетания». Здесь вы можете создавать загружения и управлять ими. Кроме того, здесь вы также можете создавать сочетания воздействий и нагрузок, а также расчётные ситуации. Вы можете придать отдельным загужениям категории воздействия выбранного норматива. Если вы придали одной категории воздействий несколько нагрузок, они могут действовать одновременно или поочередно (например, ветер слева или ветер справа).

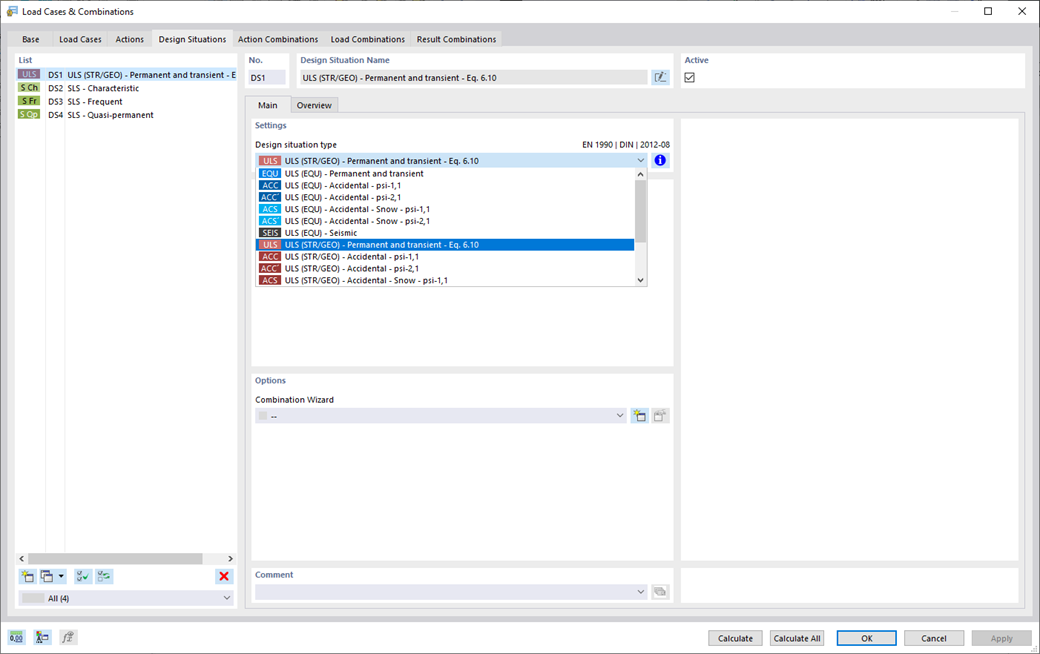

Правила комбинирования
Для комбинирования воэдействий вы пришли в нужное место. Если вы используете их в предельных состояниях по несущей способности и пригодности к эксплуатации, вы можете выбрать различные расчётные ситуации по ноемативу (например, ПСНС (STR/GEO) - постоянная/временная, ПСПЭ - квазипостоянная и др.). При желании можно также включить в сочетание несовершенства и определить загружения, которые не следует комбинировать с другими загружениями (например, нагрузка на конструкцию кровли не со снеговой нагрузкой).

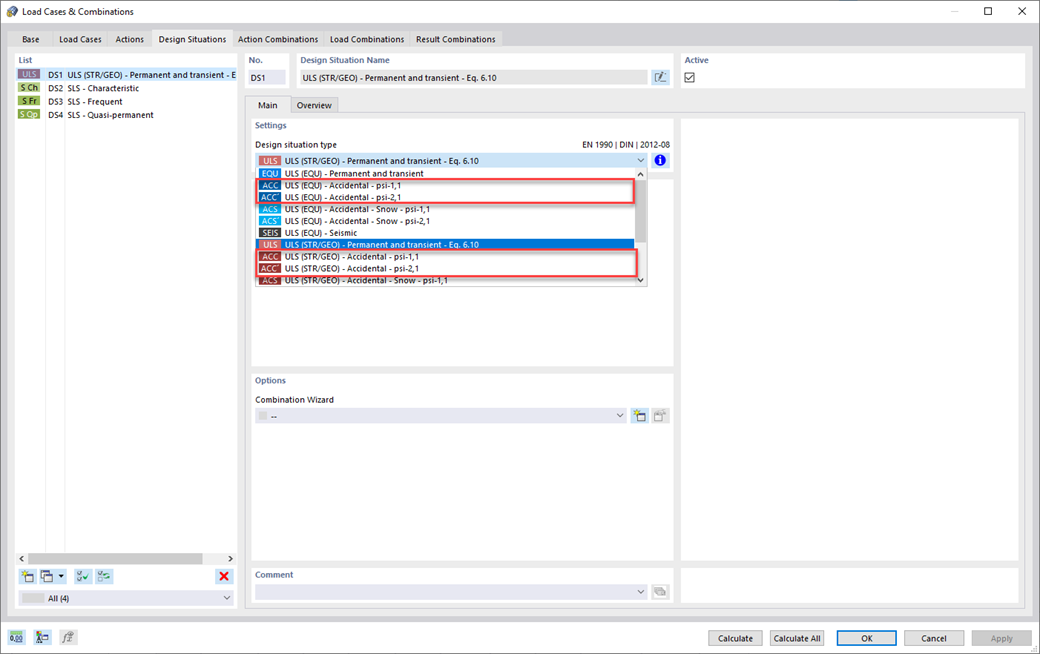

Особые расчетные ситуации
Ваши конструкции должны выдерживать необычные условия? Затем выберите расчетную ситуацию 'Особая'. Здесь автоматически учитываются особые воздействия, такие как землетрясение, взрывные нагрузки, столкновения и многие другие. Кроме того, можно выбрать расчетную ситуацию 'Исключительный снег', чтобы при применении немецких норм автоматически учитываться 'Северо-Германская низменность'.
Сочетания воздействий
Хотите скомбинировать воздействия? Тогда воспользуйтесь этой функцией. Здесь воздействия автоматически комбинируются по правилам комбинаторики и затем изображаются как «сочетания воздействий». Вы можете задать, какие сочетания воздействий в конечном итоге будут применены для создания сочетаний нагрузок и расчётных сочетаний. На основе созданных сочетаний воздействий потом можно оценить, каким образом правила комбинирования влияют на количество сочетаний.

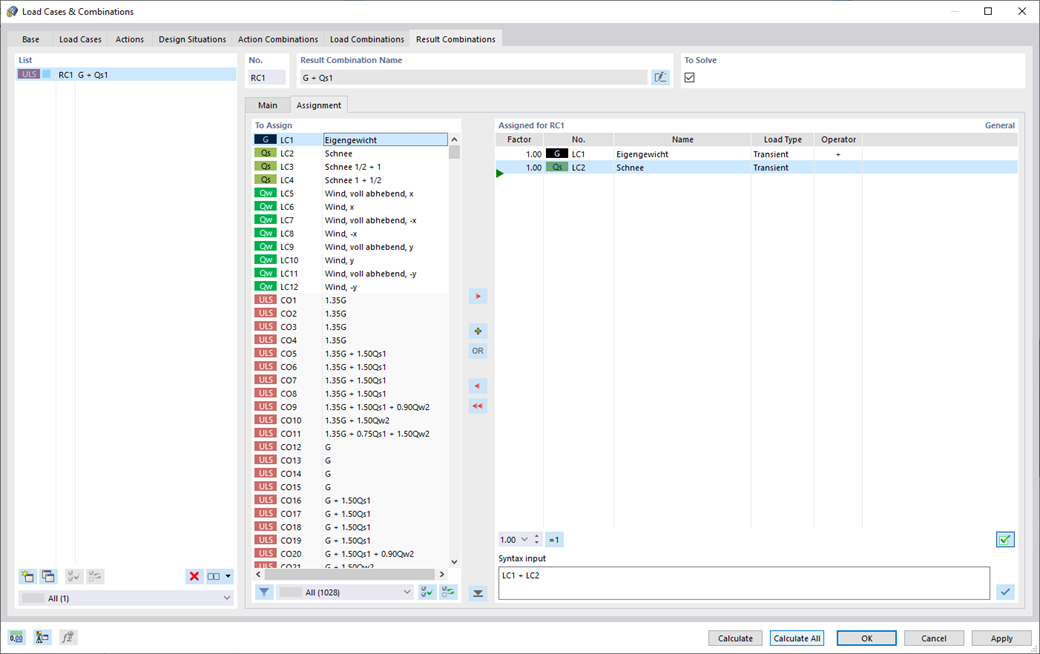

Сочетания нагрузок
RFEM 6 предлагает широкий спектр полезных и эффективных функций для работы с сочетаниями нагрузок. Вы можете добавить загружения, включенные в сочетания нагрузок, а затем рассчитывать их с учетом соответствующих коэффициентов (частичных коэффициентов надежности и коэффициентов сочетания, а также коэффициентов, относящихся к классам последствий и т. д.). Создавайте сочетания нагрузок автоматически по правилам комбинироание соответствующих нормативов. Вы можете выполнять линейный статический расчёт, нелинейный расчёт по методу второго порядка или по большим деформациям, а также по посткритический расчёт. При желании вы можете задать, должны ли внутренние силы быть связаны с деформированной или недеформированной конструкцией.

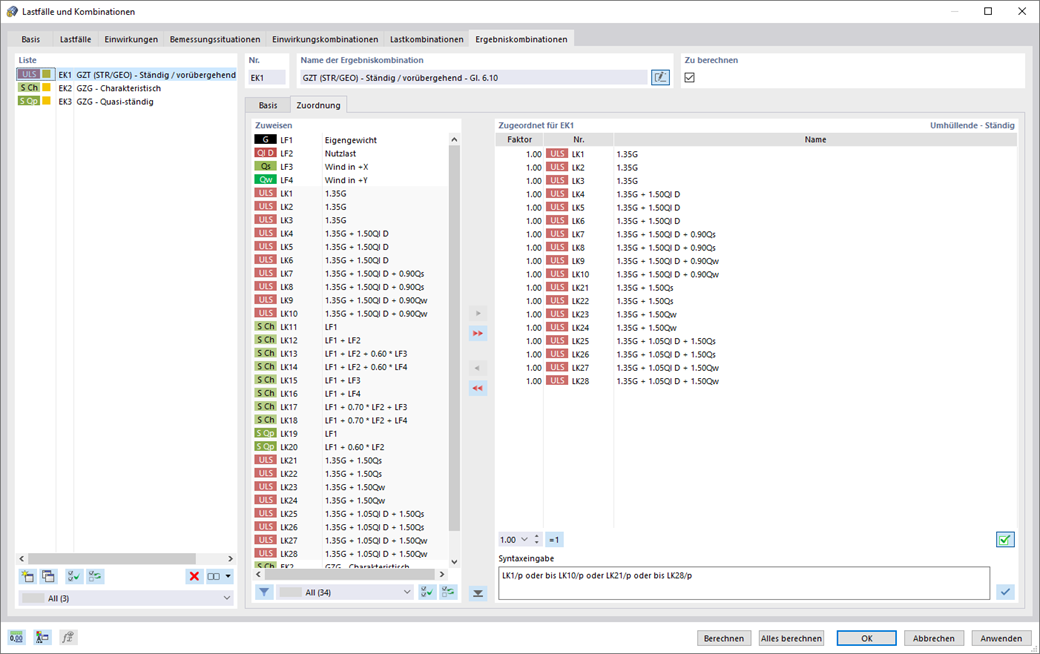

Расчётные сочетания
Положитесь на RFEM 6 при выборе расчётных сочетаний. Сначала в расчётнных сочетаниях вы можете рассчитать содержащиеся загружения. Затем полученные результаты комбинируются с учётом соответствующих коэффициентов. В расчётных сочетаниях можно комбинировать результаты загружений, сочетаний нагрузок и других расчётных сочетаний. По умолчанию внутренние силы суммируются. Однако у вас есть возможность квадратичной суперпозиции, что актуально для динамических расчётов.

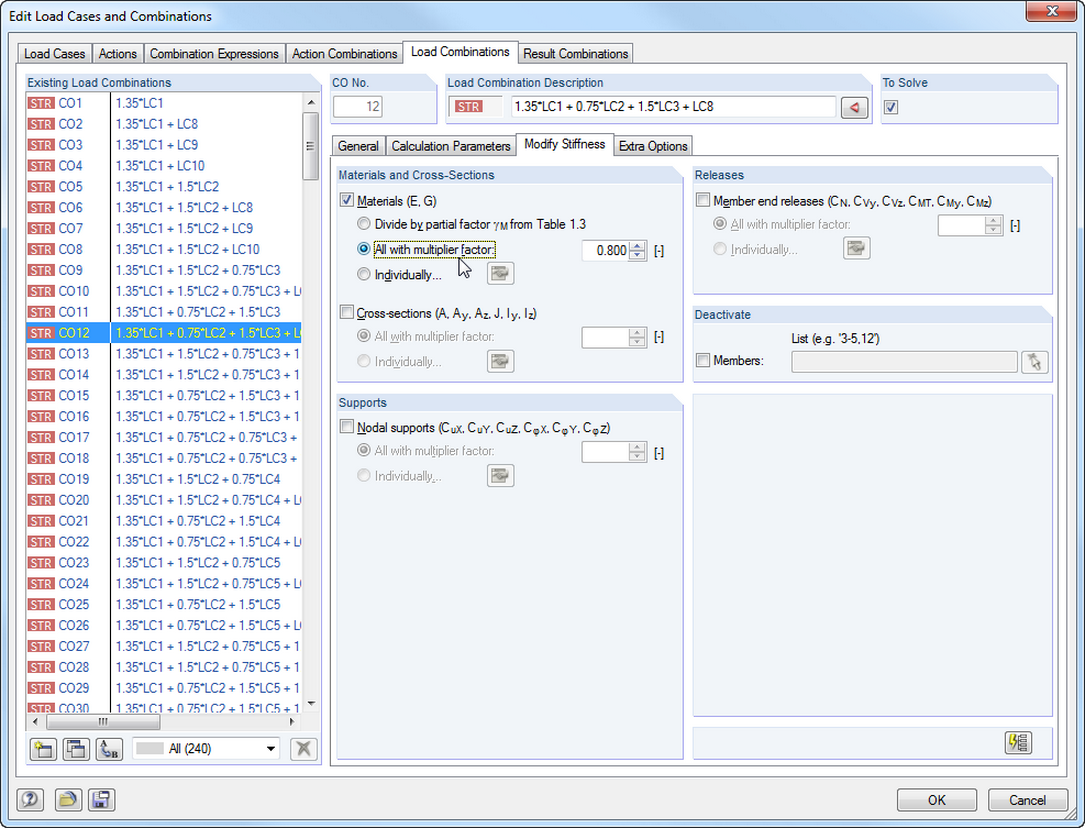

Изменение жесткости / Учёт начальных деформаций
Не упускайте из виду жёсткости и начальные деформации. В отдельных загружениях или сочетаниях нагрузок можно легко изменять жёсткость материалов, сечений, узловых, линейных или поверхностных опор, а также шарниров на концах стержней и линейных шарниров для всех или выбранных стержней. Вы также можете учитывать начальные деформации от других загружений или сочетаний нагрузок.
