Modificação da estrutura

Modificação da estrutura:

Utilizando uma modificação de estrutura, pode depois ajustar e modificar individualmente a rigidez de materiais, objectos e tipos de objecto.

Modificar rigidezes:

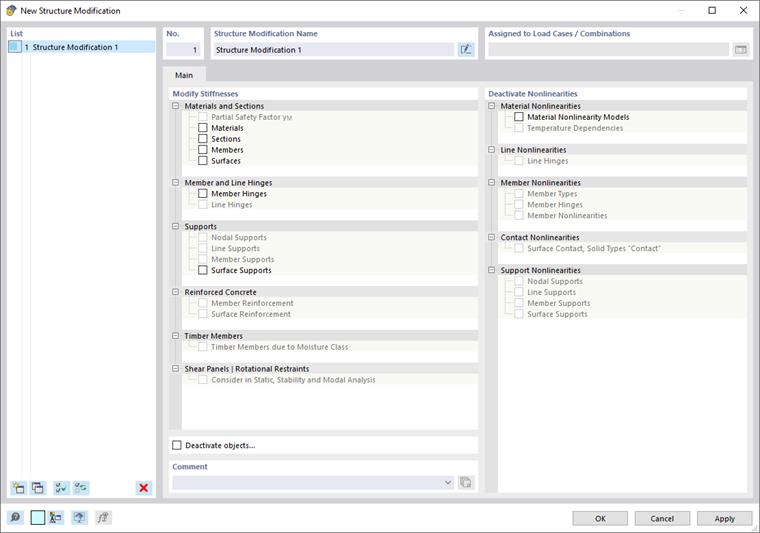

Na caixa de diálogo Modificação da estrutura, selecione os tipos de objetos dos quais pretende ajustar a rigidez.
Após seleccionar as caixas de selecção, pode ver novos separadores onde pode alterar os parâmetros. As propriedades dos materiais, secções, barras, superfícies, articulações e apoios podem ser alteradas. Além disso, a rigidez pode ser alterada para alguns módulos de dimensionamento.

Desativar não linearidades:

Se existem objetos com propriedades não lineares utilizados no modelo, pode desativar o efeito dos tipos de objetos individuais. Desta forma, é possível evitar, por exemplo, a ocorrência de falhas em "Tipos de barra", tais como barras tracionadas e comprimidas ou forças de levantamento no caso de um "Apoio de superfície" de ação não linear. Todos os objetos selecionados são aplicados como atuando linearmente no cálculo.

Outras opções:

A função 'Desativar objetos' permite não aplicar determinados objetos de modelo no cálculo. Por exemplo, é possível analisar o efeito de barras temporárias (postes de macaco) ou apoios sem eliminar as barras ou os apoios.
