Diagrama de cálculo

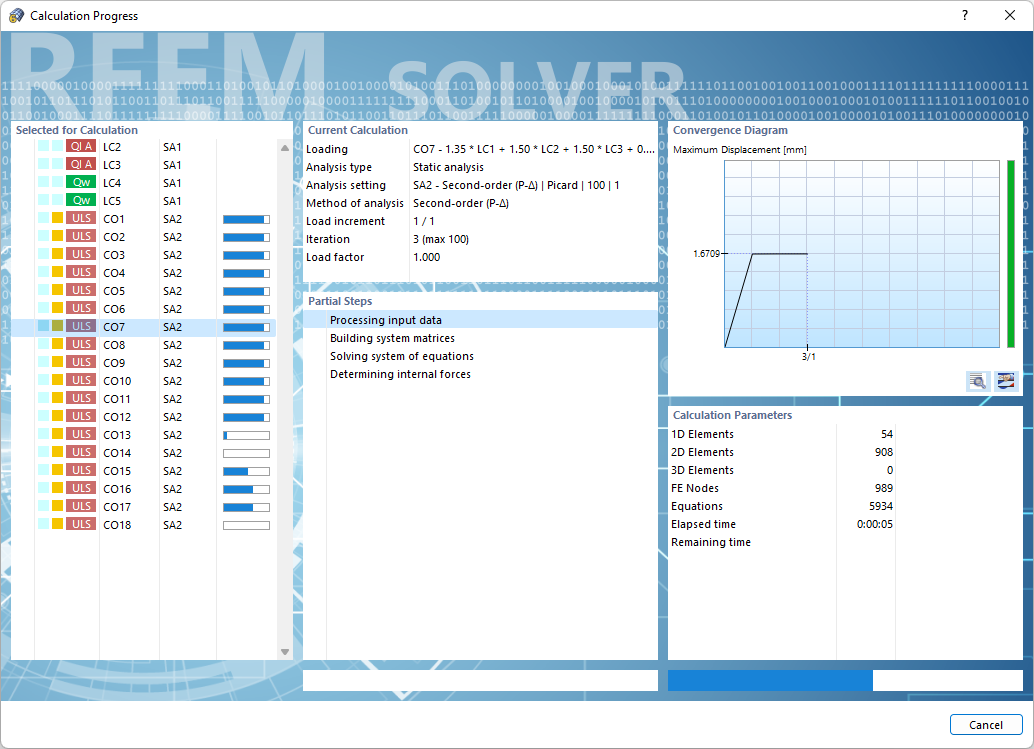

Um caso de aplicação típico é a representação gráfica da curva de convergência num cálculo iterativo.

A disposição dos eixos vertical e horizontal do diagrama de cálculo pode ser definida livremente. Desta forma, é possível avaliar graficamente a deformação de um determinado nó durante o cálculo, por exemplo.

Entrada de dados no RFEM e no RSTAB

O separador "Diagramas de cálculo" na caixa de diálogo "Parâmetros de cálculo" está disponível no RFEM e no RSTAB em "Cálculo" → "Parâmetros de cálculo". Aqui é possível definir diversos diagramas de cálculo.
