Uma treliça ideal é constituída por barras com as ligações nodais constituídas exclusivamente por articulações de momentos, ou seja, nenhum momento fletor é transferido entre si.
Além disso, a treliça ideal está sujeita apenas a cargas concentradas nos nós externos, por isso nem forças de corte nem momentos de flexão resultam das cargas externas. Se isso estiver garantido, aparecem apenas forças axiais como forças internas.
Na realidade, também existem momentos de flexão e forças de corte nas barras devido ao seu carregamento permanente.
Memorizado
Ao dimensionar uma treliça, é importante garantir que não existem deslocamentos externos ou internos. Um triângulo constituído por treliças é considerado estaticamente ideal, porque é determinado estaticamente e cinematicamente, ou seja, estável.
Um exemplo da utilização de uma treliça na prática é uma viga treliçada, ver Figura 01. As vigas treliçadas têm a vantagem de colmatar grandes vãos com relativamente pouca utilização de material, como nas estruturas de cascas de pavilhões de logística, ou em dimensões maiores, como numa ponte ferroviária.
As treliças são caracterizadas pelas barras nas partes superior e inferior, ou seja, as cordas superior e inferior, bem como as barras verticais e diagonais de ligação, os postes e as diagonais. No caso de uma viga treliçada como viga de vão único com carregamento a partir de cima, o momento fletor é absorvido por compressão na corda superior e por tração na corda inferior.
Quanto maior é a distância entre as banzos superior e inferior, maior é o braço de alavanca deste momento e menores são as forças de compressão e tração nos banzos superior e inferior.

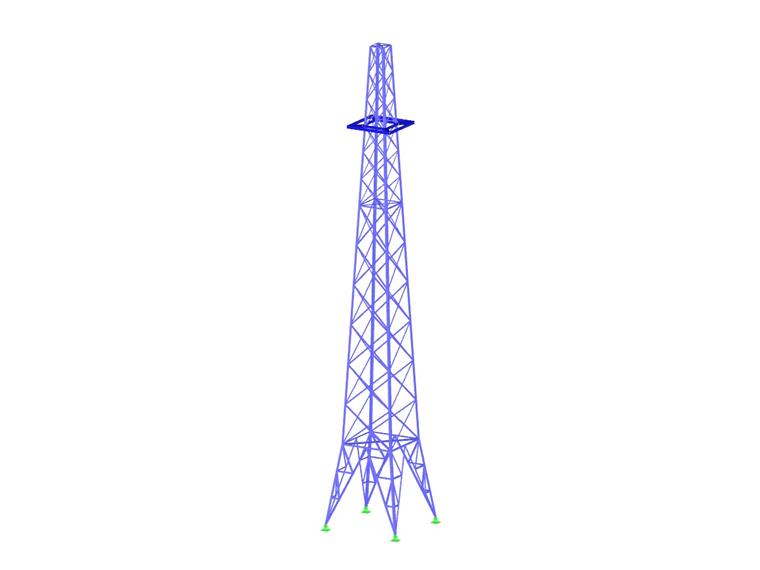

Outro exemplo que é bastante utilizado na prática é o de uma torre triangulada, ver Figura 02, por exemplo, a Torre Eiffel em Paris. Mesmo com estas estruturas tridimensionais, o foco está na vantagem da economia de material, bem como na eficiência do planeamento e da construção.
.png?mw=760&hash=9a09c2d4cdd7e77cd4cbffed44c9cf144c1fd601)
Treliças na Dlubal Software
No RFEM e no RSTAB, a Dlubal oferece a possibilidade de modelar e calcular estruturas, tais como treliças, de forma rápida e intuitiva.
Os dois programas principais oferecem a a opção para modelar formas de treliças comuns de forma particularmente rápida com o gerador de modelos.
No módulo adicional RF-/STEEL EC3 barras de uma treliça de aço .

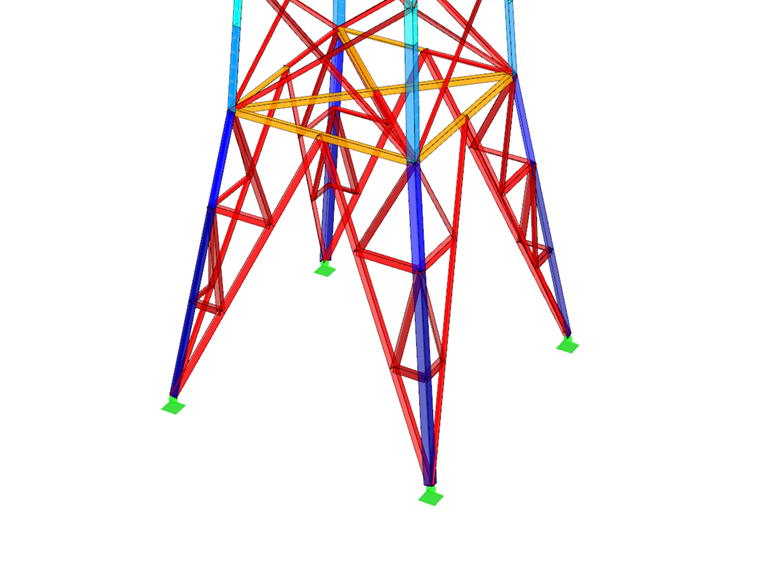

Além disso, os utilizadores da Dlubal Software podem adquirir o módulo RF-/TOWER módulos para a modelação, o carregamento e o dimensionamento de estruturas de torres e mastros a selecionar.
