Uma grelha de linhas é uma grelha de uma, duas ou três dimensões, cujos pontos de interseção representam pontos de ajuste para a entrada gráfica. Por isso, é utilizado como auxiliar de desenho para o posicionamento de objetos.
Entrada de dados no RFEM e no RSTAB

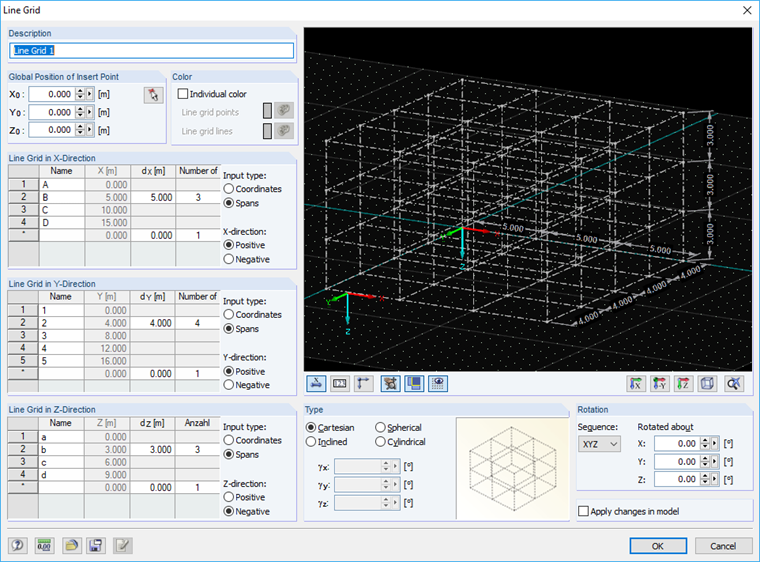

Uma grelha de linhas pode ser definida através do menu "Inserir" → "Grelha de linhas" ou através do menu de atalho no navegador de dados.
Estão disponíveis os seguintes tipos de grelha de linhas:
- Cartesiano
- Inclinado (uma grelha pode ser rodada em torno de qualquer eixo com base em qualquer ângulo de rotação γ)
- Esférico
- Cilíndrico
A origem da quadrícula é definida na secção "Posição global do ponto de inserção".
Na secção "Grelha de linha na direção X/Y/Z" pode definir o espaçamento e o número de vãos. As caixas de seleção "Positivo" e "Negativo" controlam a direção do eixo global em que a quadrícula é gerada.
A grelha de linhas pode ser rodada em torno de um eixo. Para isso, existe a sequência na secção "Rotação", onde pode selecionar a sequência dos eixos locais da grelha X', Y' e Z'. Nas caixas de texto em "Rotação em torno", pode depois especificar o ângulo de rotação em torno dos eixos globais X, Y e Z.
Se a caixa de seleção "Aplicar alterações no modelo" está ativada, os nós que se encontram nos pontos de interseção da quadrícula são ajustados. Em todos os outros nós. as alterações não têm efeito na quadrícula.
É possível guardar a quadrícula como modelo utilizando o botão [Guardar como] e utilizá-la novamente através do botão [Carregar dados guardados].
Pode ajustar a visualização da quadrícula utilizando os botões abaixo da janela gráfica. Aqui pode mostrar ou ocultar a numeração ou a descrição definida pelo utilizador, bem como as dimensões e o sistema de eixos de uma quadrícula.
Para grelhas de linhas, estão disponíveis as funções de edição gráfica. Isto permite-lhe mover ou copiar a quadrícula selecionada.
