Una rete di linee è una griglia monodimensionale, bidimensionale o tridimensionale i cui punti di intersezione rappresentano i punti di snap per l'input grafico. Viene quindi utilizzato come ausilio di disegno per il posizionamento di oggetti.
Introduzione a RFEM e RSTAB

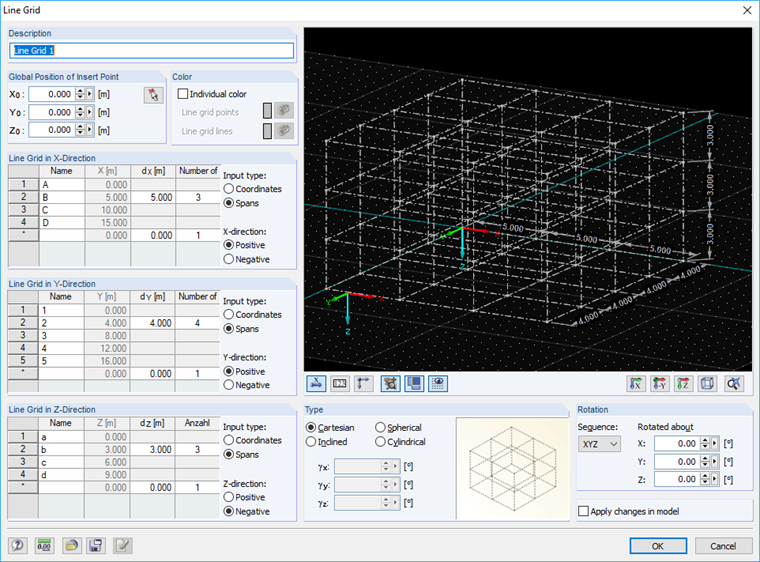

Una rete di linee può essere definita utilizzando il menu "Inserisci" → "Rete di linee" o il menu di scelta rapida nel navigatore Dati.
Sono disponibili i seguenti tipi di rete di linee:
- Cartesiano
- Inclinato (una griglia può essere ruotata intorno a qualsiasi asse di qualsiasi angolo di rotazione γ)
- Sferico
- Cilindrico
L'origine della rete di linee è definita nella sezione "Posizione globale del punto di inserimento".
Nelle sezioni "Rete di linee in direzione X-/Y-/Z", è possibile definire la spaziatura e il numero di campate. Le caselle di controllo "Positivo" e "Negativo" determinano in quale direzione dell'asse globale viene generata la rete di linee.
La rete di linee può essere ruotata intorno ad un asse. Per questo, c'è la sequenza nella sezione "Rotazione" dove è possibile selezionare la sequenza degli assi locali della griglia X', Y' e Z'. Nelle caselle di testo in "Ruotato intorno", è quindi possibile specificare l'angolo di rotazione intorno agli assi globali X, Y e Z.
Se la casella di controllo "Applica le modifiche nel modello" è attivata, i nodi che si trovano nei punti di intersezione della rete di linee saranno modificati. Su tutti gli altri nodi. le modifiche non hanno alcun effetto sulla rete di linee.
È possibile salvare la rete di linee come modello utilizzando il pulsante [Salva con nome] ed è possibile riutilizzarla utilizzando il pulsante [Carica dati salvati].
È possibile modificare la visualizzazione della rete di linee utilizzando i pulsanti sotto la finestra grafica. Qui puoi mostrare o nascondere la numerazione o la descrizione definita dall'utente, le dimensioni e il sistema di assi di una rete di linee.
Per le reti di linee, sono disponibili le funzioni di modifica grafica. Ciò consente di spostare o copiare la rete di linee selezionata.
