Casi di imperfezione

Al fine di dimostrare la stabilità di strutture o parti di strutture, Rileva imperfezioni. Fondamentalmente, si distingue tra imperfezioni geometriche e strutturali .

Le imperfezioni geometriche (esterne) sono deviazioni dalla geometria pianificata causate dalla produzione o dall'assemblaggio. Possono essere, ad esempio, eccentricità del carico non pianificate, controfreccia dell'asse dell'asta o imperfezione oscillante dell'asta.

Anche le imperfezioni strutturali (interne) sono causate dal processo di produzione e tengono conto, ad esempio, delle tensioni interne o di una distribuzione non uniforme della tensione di snervamento attraverso la sezione trasversale.

Utilizzo nel programma

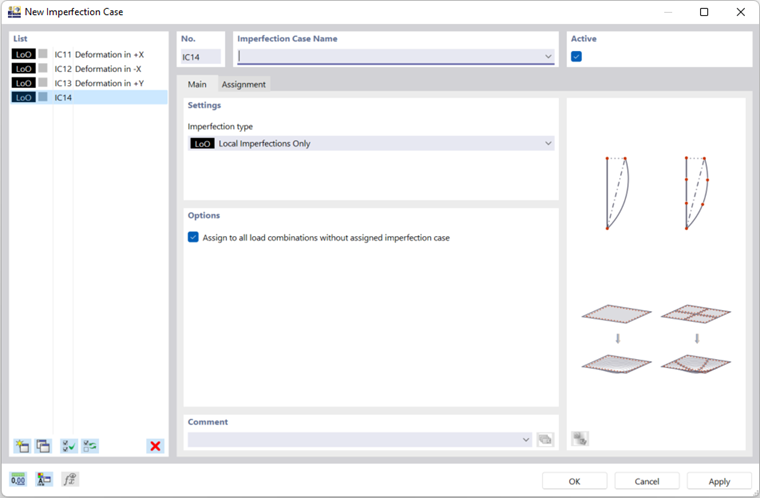

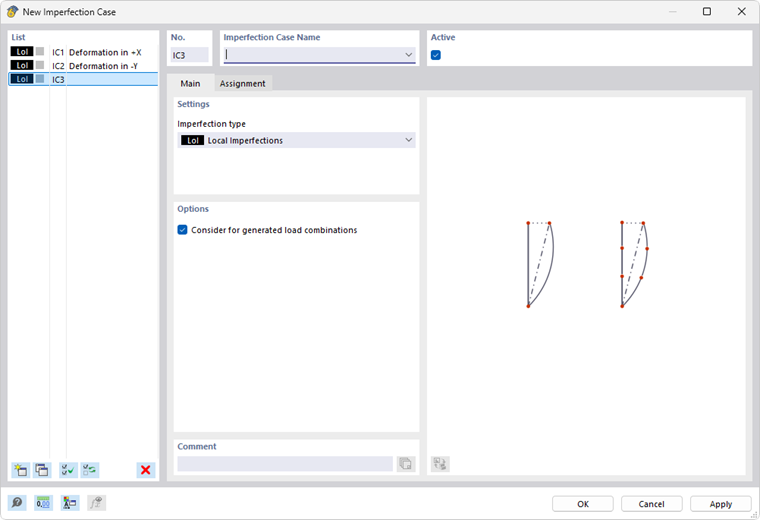

I casi di imperfezione consentono di definire le condizioni generali delle imperfezioni, ovvero se dovrebbero essere considerate come pre-deformazioni geometriche, carichi equivalenti o imperfezioni laterali per piano.

In genere, sono disponibili per la selezione nel programma i seguenti tipi di imperfezione:

  • Solo imperfezioni locali :

Approccio delle imperfezioni come carichi equivalenti, per cui la pre-rotazione e la pre-curvatura dipendono da forze normali

  • Carichi equivalenti dal caso di carico :

Le imperfezioni si basano sui carichi di un caso di carico.

  • Disallineamento iniziale sulla tabella :

Le imperfezioni sono rappresentate dalla storia.

  • Spostamento generalizzato :

Le imperfezioni si basano sugli spostamenti generalizzati di un caso di carico o di una combinazione di carico.

  • Gruppo di casi di imperfezione :

Vengono combinate le specifiche di diversi casi di imperfezione.

Ogni caso di imperfezione può quindi essere assegnato a casi o combinazioni di carico specifici.
