线栅格是一维、二维或三维栅格，其交点表示图形输入的捕捉点。 因此它可以作为图形辅助来定位对象。
RFEM 和 RSTAB 中的输入

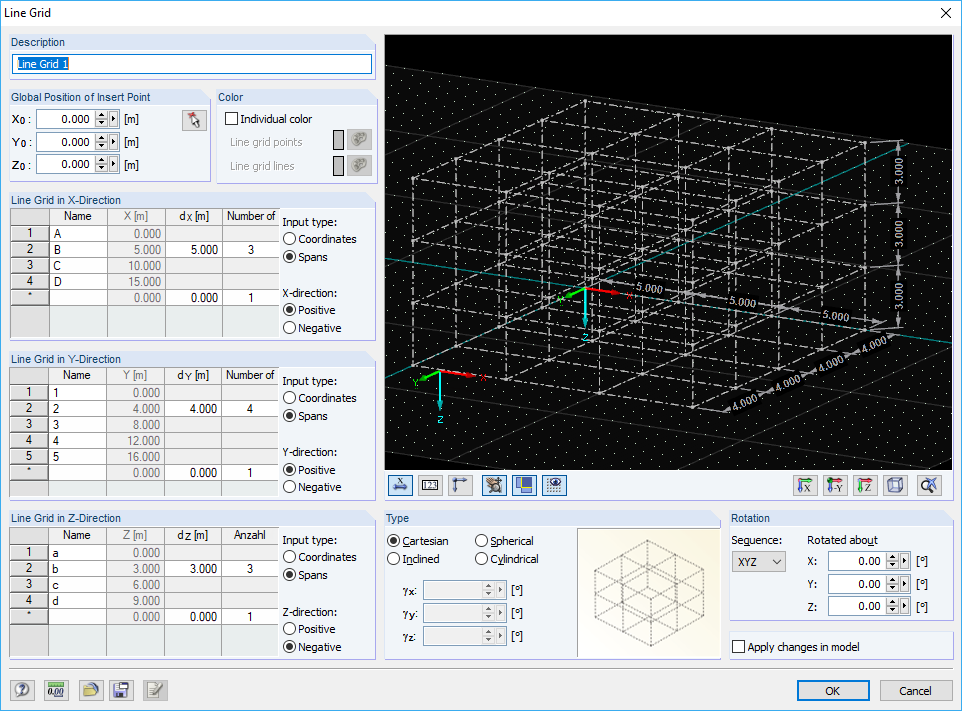

线栅格可以通过数据-导航器中的“插入”→“线栅格”菜单进行定义。
提供以下类型的线栅格：
- 笛卡尔坐标
- 倾斜的（栅格可以绕任意轴旋转任意角度 γ）
- 球面
- 圆柱形
线栅格的原点在“插入点的全局位置”部分中定义。
在“X-/Y-/Z 方向的线栅格”部分中，可以定义间距和跨度。 全局坐标轴的“正向”和“负向”复选框控制生成线栅格的方向。
线栅格可以绕一个轴旋转。 为此，在“旋转”部分中有一个顺序，您可以在其中选择局部栅格轴 X'、Y' 和 Z' 的顺序。 在“旋转于”下的文本框中，您可以指定绕全局 X、Y 和 Z 轴的旋转角度。
如果激活了“在模型中应用更改”复选框，则会调整位于线栅格交点上的节点。 在所有其他节点上。所做的更改对线栅格没有影响。
通过点击[另存为]按钮，可以将线栅格保存为模板，然后通过点击[加载保存的数据]按钮再次使用。
线栅格的显示可以通过图形窗口下方的按钮进行调整。 在这里您可以显示或隐藏线栅格的编号或用户自定义的描述以及尺寸和轴系。
对于线栅格，可以使用图形编辑功能。 这允许您移动或复制所选的线栅格。
