面板选项卡
色阶(颜色渐变)
在显示彩色结果的情况下，第一个选项卡显示具有指定值范围的色阶。 默认情况下是一个包含 11 种颜色的色阶，对应结果的最大值到最小值。
系数
控制面板中的第二个选项卡可以控制图形显示的比例系数。 根据当前的结果图，它们的缩放比例、杆件和面图、截面、反力和轨迹的文本框是可用的。
设置筛选
该选项卡控制相对于所选面、杆件或实体的结果显示。 使用按钮下方的单选框可以指定显示对象类别(杆件、面、实体)。 在“显示图表”中必须输入相关杆件、面或实体的编号。
面厚度
在模型上可以用不同颜色显示面厚度： 如果您在显示导航器中激活“模型” → “面” → “面板中的厚度色标”，那么相应的复选框会出现在该附加面板中，并带有各个面的颜色分配。
RFEM 和 RSTAB 中的输入

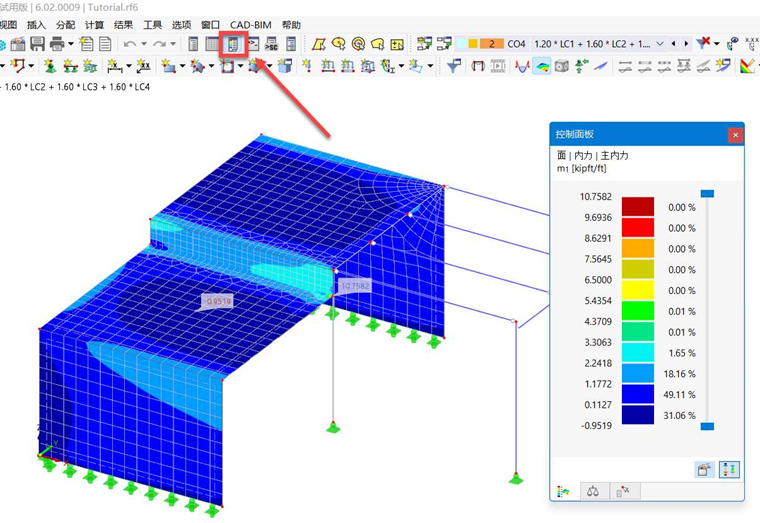

该面板可以通过“视图”→“控制面板”或相应的按钮显示或隐藏。
