节点释放需要杆件铰。 此铰类型也适用于没有杆件的模型。 释放属性参照杆件或线的轴。 有所有可用于杆件铰的内力传递的非线性属性。 节点释放的轴可以在模型中以图形方式显示。
在释放的节点处，RFEM 会创建一个坐标相同的新节点。 至此，模型的解耦完成。 在两个节点之间创建一个不可见的杆件。 内力调整与杆件一样，始端在原始节点，末端在分离的节点上。
RFEM 中的输入

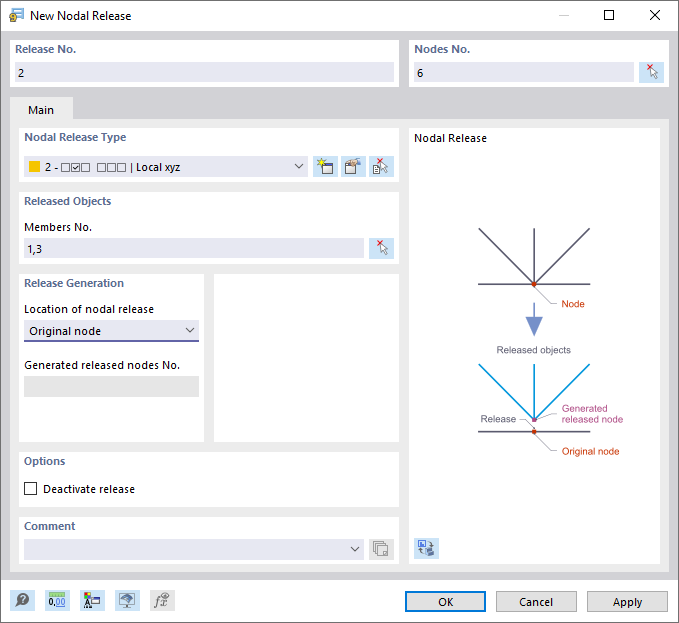

节点释放可以通过“插入” → “模型数据” → “节点释放” → “对话框”进行定义。 在该对话框中，您可以定义节点的释放属性，并指定释放的对象。 可以在现有版本类型列表框中选择版本或定义一个新的版本类型。
节点释放通常用于杆件连接。 但是，您也可以捕获面或实体。
在 RSTAB 中，不可能使用节点释放。
Anwendungsbeispiele
节点释放特别适用于几何非线性的杆件模型。 例如，节点释放可用于模拟与提升梁、可移动下部结构或具有特殊边界条件的耦合对象相交的杆件。
