用户可以通过细化网格细化来影响某个区域的有限元网格生成,以便提高结果的准确性或缩短计算时间。
用户可以在【网格细化】选项卡下对模型应用全局网格细化设置, 但是用户可以对重要区域进行网格细化,以便在连接区域获得更精确的网格。 【网格细化】会影响结果的精度,从而延长计算时间。 因此,可以减少有限元的数量以缩短计算时间,或者增加有限元在区域内的数量以提高结果的精度。
在软件中的用途
原则上,在程序中提供四种不同类型的有限元网格细化:

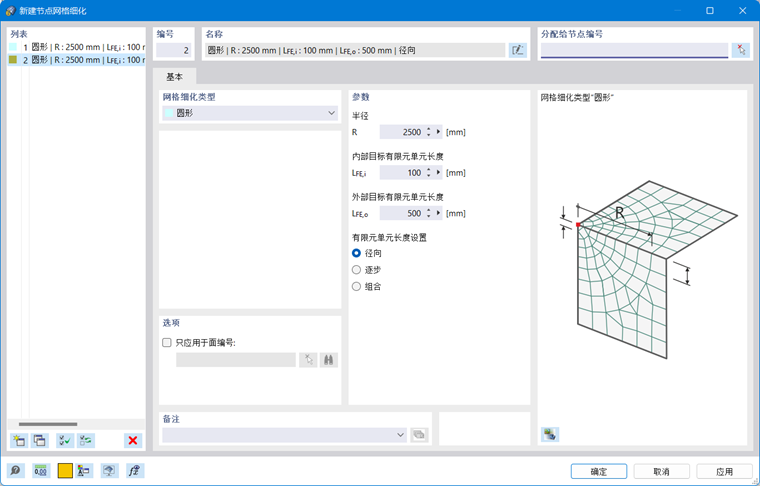

- 节点网格细化- 节点周围区域细化
- 线网格细化- 沿线的细化
- 面网格细化- 面细化
- 实体网格细化- 实体内细化
建议对模型进行有限元网格质量分析,以便检查有限元网格尺寸对结果的影响。 这样可以在所需精度和计算时间之间找到最佳平衡。
