辅助线的数量和布局可以根据模型的几何条件进行调整。
为了便于建模，可以“锁定”辅助线。 它可以避免在以图形方式输入对象时无意中移动辅助线。 但是，在辅助线的交点处的捕捉功能仍处于激活状态。
RFEM 和 RSTAB 中的输入

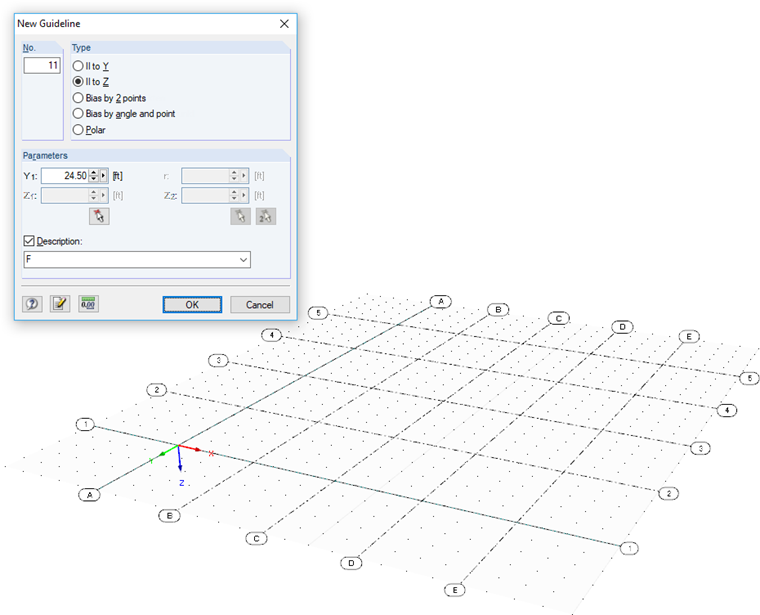

您可以以图形方式或在相应的对话框中输入数据，在当前工作平面上生成辅助线。 输入对话框可以通过“插入” → “辅助线” → “对话框”打开。
可以通过以下方式定义辅助线：
- 当前工作平面中平行于全局坐标系的轴
- 可选通过当前工作平面中的两点或一个点和一个角度
- 当前工作平面的极坐标
在显示辅助线时，可以显示或隐藏辅助线的编号或用户自定义的说明。
对于辅助线，可以使用图形编辑功能。 这允许您将所选辅助线移动或复制到原始平面中。 它对定义类型没有影响（见上面的列表）。
