Направляющая

Количество и расположение направляющих может быт автоматически приспособлено геометрическим условиям модели.

Однако, в целях более удобного моделирования может пользователь направляющие «замкнуть», Это предотвращает непреднамеренное перемещение направляющих при графическом вводе объектов. Тем не менее, функция фиксации в точках пересечения направляющих остается активной.

Ввод данных в программе RFEM и RSTAB

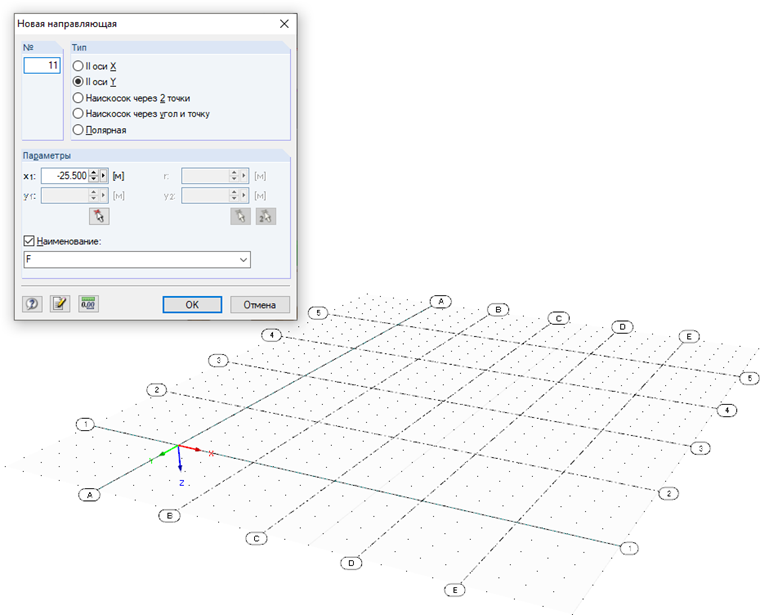

Направляющие можно в текущей рабочей плоскости задать либо графически, либо посредством ввода данных в соответствующее диалоговое окно, которое можно открыть с помощью меню «Вставить» → «Направляющие» → «Диалог».

Направляющие можно задать следующими способами:

  • Параллельно оси глобальной системы координат в текущей рабочей плоскости
  • По желанию через две точки или точку и угол в текущей рабочей плоскости
  • Полярность в текущей рабочей плоскости

При отображении направляющих можно показать или скрыть их нумерацию или заданное пользователем описание.

Далее для направляющих доступны в программе также функции графического редактирования, которые позволяют переместить или скопировать выбранную направляющую в исходную плоскость, не оказывая притом никаких влияний на тип определения (см. список выше).
