Произвольная распределенная нагрузка

Во многих случаях необходимо приложить нагрузки только к одному краю поверхности. Например, если вы хотите применить нагрузку от стен или ветра в упрощенном виде.

Для этого подходит вариант «Свободная нагрузка линии».

Применение в программе RFEM

В области «Нагрузки» находится диалоговое окно «Нагрузка в произвольной линии».

В списке «Вариант нагружения» выберите вариант нагружения, которому вы хотите присвоить нагрузку.

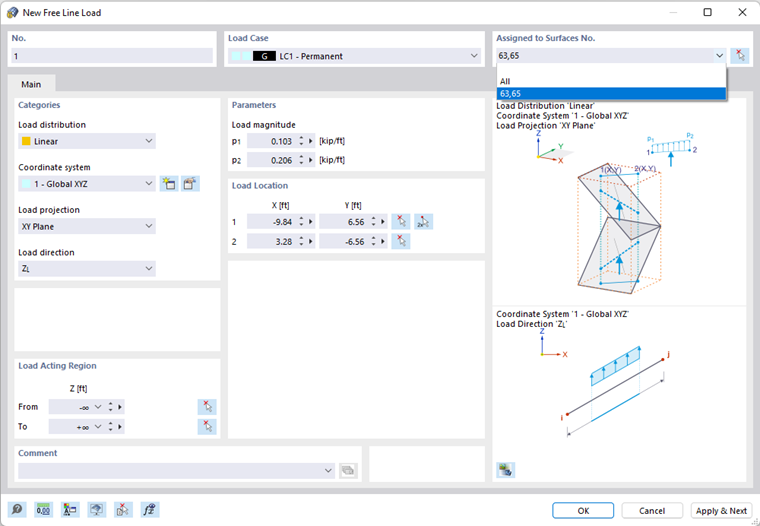

В разделе «Назначено поверхностям» вы можете управлять эффектом линейной нагрузки. В списке доступны для выбора несколько опций (см. Изображение New Free Line Load):

  • «Пусто»: Нагрузка не действует ни на какие поверхности.
  • Все: Нагрузка применяется ко всем поверхностям, которые разрезаются перпендикулярно плоскости проекции, начиная с мест расположения нагрузок.
  • «Число»: Нагрузка действует только на поверхности указанных номеров.

В списке «Распределение нагрузки» вы можете указать, будет ли нагрузка равномерной или линейной.

Униформа: Линейная нагрузка действует с постоянной величиной.
Линейный: Нагрузка имеет линейно изменяемую величину.

В разделе «Параметры» вы можете определить значения нагрузки для свободной линии.

Функция «Местоположение нагрузки» позволяет определить координаты, между которыми должна действовать свободная линейная нагрузка.
