О

Опора стержня

Опора стержня может использоваться для определения граничных условий всех узлов КЭ вдоль стержня. В этих внутренних узлах смещения и вращения могут быть ограничены путем размещения поступательных и вращательных пружин. Это позволяет смоделировать, например, фундаментные балки в качестве упругих опор стержней в модели.

Использование в программе

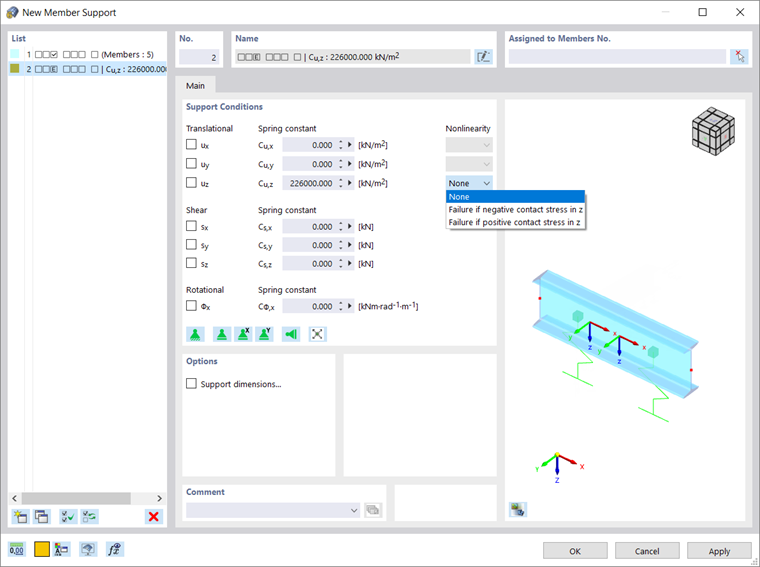

В RFEM или RSTAB опоры стержней могут быть назначены только типам стержней балки, жесткости или ребра. Условия опоры стержня подразделяются на «поступательные», «сдвиговые» и «вращательные» степени свободы.

  • Перевод : Чтобы получить пружину смещения, относящуюся к стержню, в [Н/м2] на основе модуля упругости, жесткость пружины опорной балки определяется с учетом ширины поперечного сечения.
  • Тяга : При таком условии опоры сопротивление грунта сдвигу определяется с помощью поперечных пружин.
  • Вращательный : Затруднение вращения элемента вокруг его продольной оси описывается постоянной пружины кручения.
