Проверка модели

В дополнение к общей проверке достоверности, вы можете использовать проверку модели для специального поиска расхождений, которые произошли во время моделирования. В разделе «Проверка модели» меню «Инструменты» доступны различные параметры.

Одинаковые узлы

RFEM фильтрует все узлы с одинаковыми координатами. Объединенные в группы узлы отображаются в диалоговом окне.

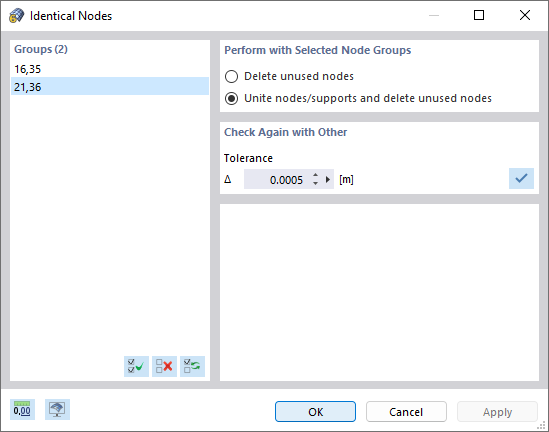

01 Результат проверки модели на идентичность узлов

Пересекающиеся несвязанные линии/стержни

Проверка находит пересекающиеся друг с другом линии или стержни, но не имеющие общего узла в точке пересечения.

02 Результат проверки модели для пересекающихся стержней

Перекрывающиеся линии/стержни

Проверка находит линии или стержни, которые частично или полностью лежат друг на друге по своей длине.

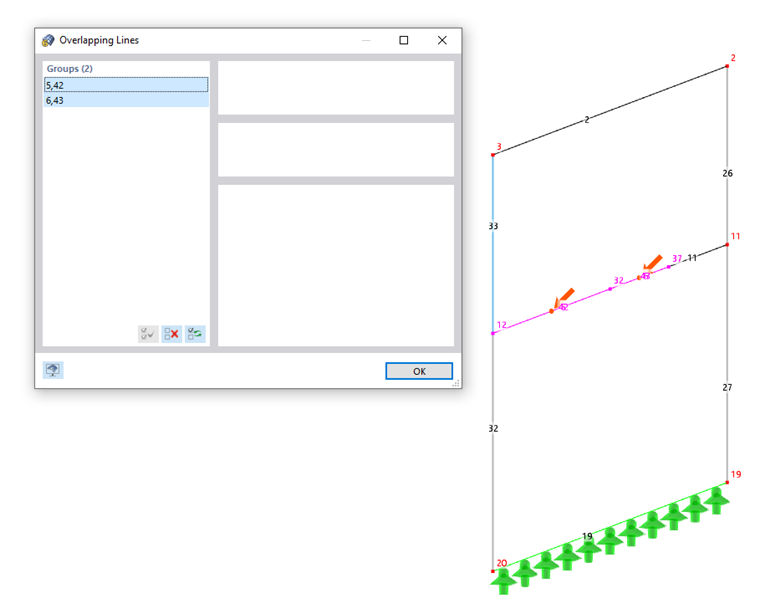

03 Результат проверки модели на наличие перекрывающихся линий
