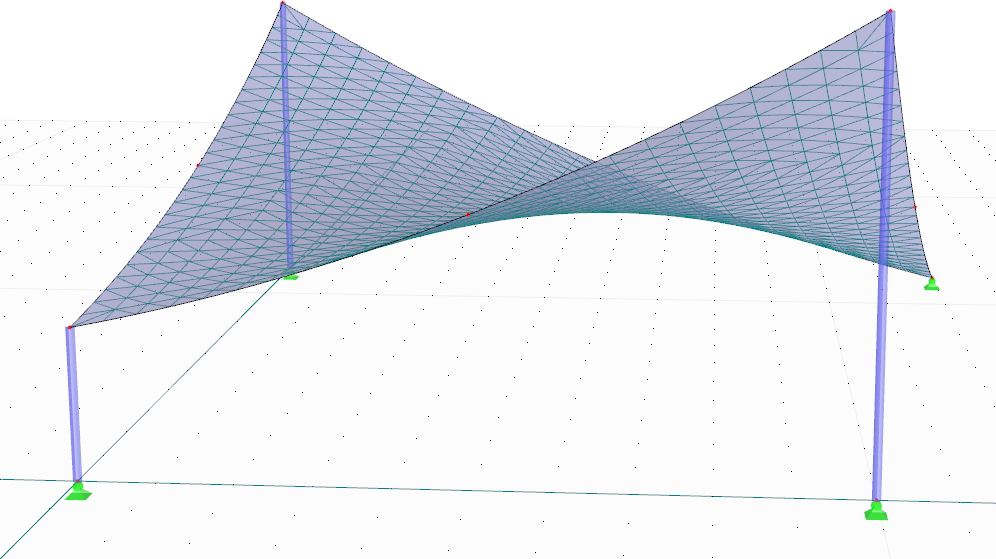

Четырехугольная поверхность описывает геометрию общей четырех- или трехсторонней поверхности. граничными линиями которой могут быть прямые линии, дуги, полилинии или сплайны. Поскольку линии данного типа поверхности могут лежать в разных плоскостях, он отлично подходит для моделирования криволинейных поверхностей, таких как оболочки или мембраны.
.png?mw=760&hash=eb62c76376a9006568075b28a3f4edf59e63a692)

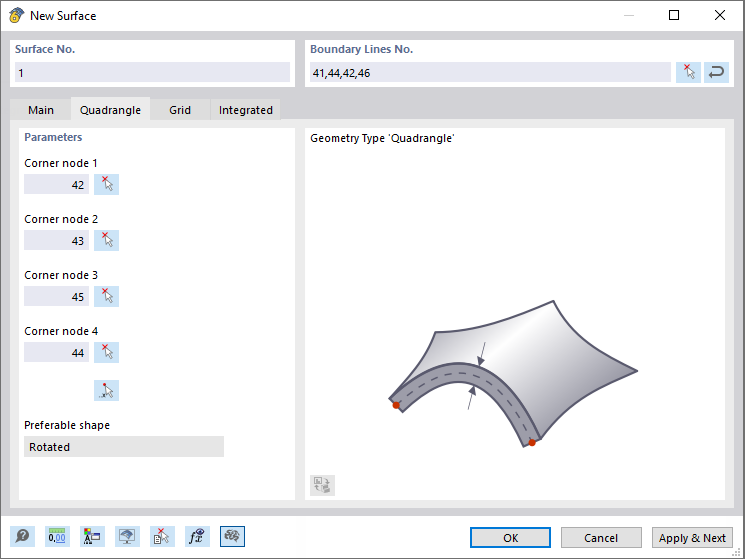

Сложные геометрии затем можно разделить на отдельные поверхности с четырьмя или тремя линиями. Программа RFEM всегда создает соответствующие четырехугольные поверхности на основе геометрических условий граничных линий.
При создании сетки КЭ затем криволинейные поверхности покрываются плоскими элементами. Отклонение конечных элементов от плоскости можно задать в настройках сетки КЭ в диалоговом окне {%://000020 Сетка КЭ]].
