Решетка здания - это одно-, двух- или трехмерная сетка, точки пересечения которой являются для графического ввода точками привязки. Именно потому она используется как вспомогательное средство для определения местоположения моделируемых объектов.
Ввод данных в программе RFEM и RSTAB

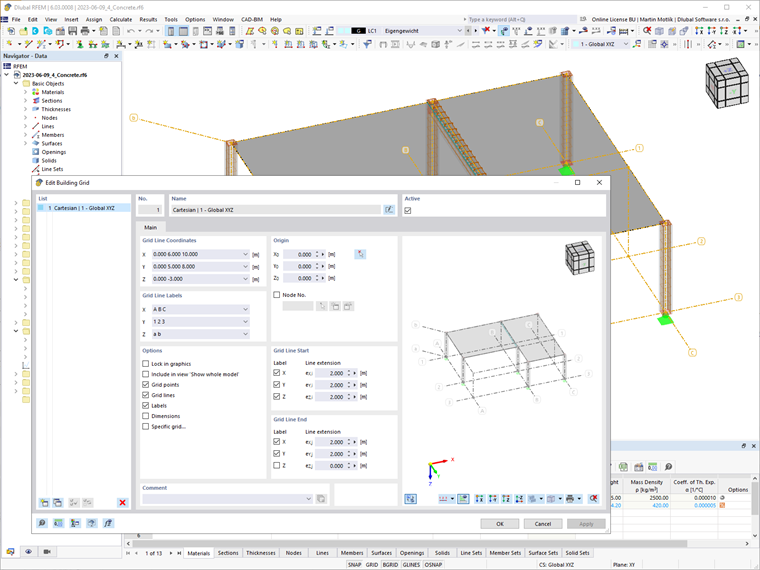

Решетку здания можно задать с помощью меню «Вставить» → «Вспомогательные объекты» → «Решетка здания» → «Диалог» или соответствующего контекстного меню в навигаторе - Данные.
В разделе диалога «Координаты линий решётки» можно указать координаты положения линий решётки, разделенные пробелами. Нулевая точка решётки здания определяется в разделе «Начало».
Решетку здания можно создать не только в декартовой системе координат, но и в виде наклонной, цилиндрической или сферической сетки, такой как «специфическая решётка».
