Gebäuderaster

Ein Gebäuderaster ist ein ein-, zwei- oder dreidimensionales Gitternetz, dessen Kreuzungspunkte Fangpunkte für die grafische Eingabe darstellen. Es dient damit als Zeichenhilfe zur Positionierung von Objekten.

Info

In den Programmgenerationen RFEM 5 und RSTAB 8 wird das Gebäuderaster als Linienraster bezeichnet.

Eingabe in RFEM und RSTAB

Ein Gebäuderaster kann über das Menü "Einfügen" → "Hilfsobjekte" → "Gebäuderaster" → "Dialog" oder das entsprechende Kontextmenü im Navigator - Daten definiert werden.

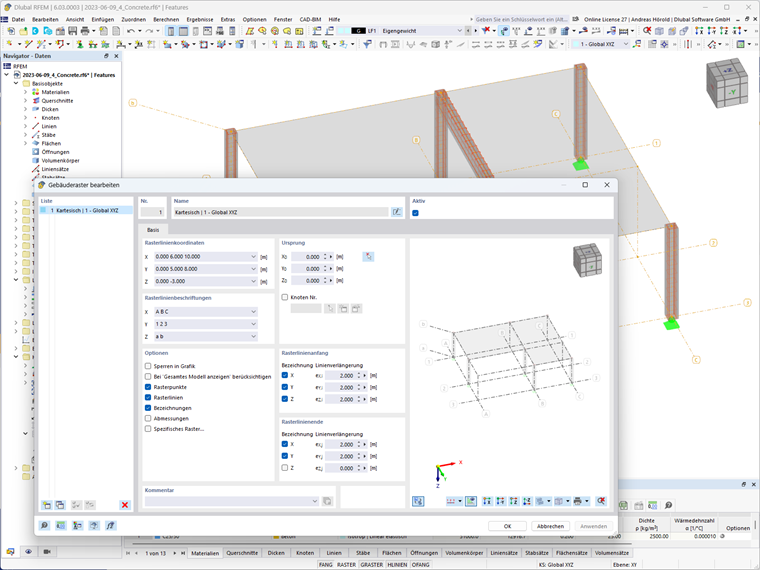

Feature 002653 | Gebäuderaster
Gebäuderaster

Im Abschnitt "Rasterlinienkoordinaten" sind die Lagekoordinaten der Rasterlinien anzugeben, jeweils durch Leerzeichen getrennt. Der Nullpunkt des Gebäuderasters ist im Abschnitt "Ursprung" zu definieren.

Das Gebäuderaster kann nicht nur in einem kartesischen Koordinatensystem angelegt werden, sondern als "Spezifisches Raster" auch schräg, zylindrisch oder kugelförmig.
