Freie Kreislast

Eine freie Kreislast wirkt als konstante oder linear veränderliche Flächenlast auf einem kreisförmigen, frei definierbaren Bereich einer Fläche.

Anwendung in RFEM

Freie Kreislasten können in RFEM über "Einfügen" → "Lasten" → "Freie Kreislasten" → "Dialog" oder tabellarisch eingefügt und definiert werden.

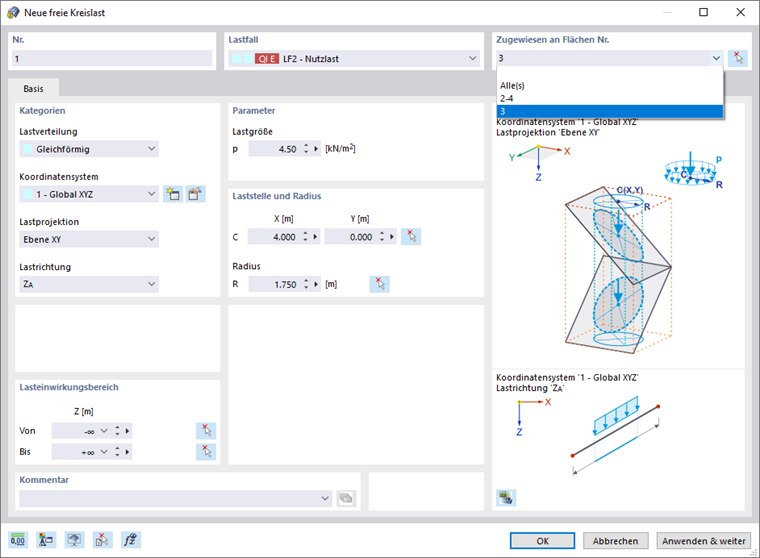

Dialog 'Neue freie Kreislast'

In der Liste "Lastfall" ist der Lastfall auszuwählen, dem die Kreislast zugewiesen werden soll.

Im Abschnitt "Zugewiesen an Flächen" kann den Wirkungsbereich der Last gesteuert werden. In der Liste stehen mehrere Möglichkeiten zur Auswahl:

• "Leer": Die Last wirkt auf keine Fläche.
• Alle(s): Die Last wird auf alle Flächen angesetzt, die von den Laststellen ausgehend senkrecht zur Projektionsebene geschnitten werden.
• "Nummer": Die Last wirkt nur auf die Flächen mit den angegebenen Nummern.

In der Liste "Lastverteilung" stehen folgende Möglichkeiten zur Auswahl:

• Gleichförmig: Die Kreislast wirkt mit einer konstanten Größe.
• Linear: Die Last weist eine linear veränderliche Größe auf.

Im Abschnitt "Parameter" kann die Lastgröße der Kraft angegeben werden. Bei einer linear veränderlichen Last sind zwei Lastwerte einzutragen: der Wert p_C im Mittelpunkt und der Wert p_R an der Randlinie.

Im Abschnitt "Laststelle" sind die Koordinaten des Kreismittelpunkts C anzugeben.
