Ergebnisverläufe visualisieren die Ergebnisse von Stäben, Linien, Linienlagern oder Ergebnisschnitten in einem Diagramm. Ergebnisverläufe können für folgende Elemente ausgegeben werden:
- Schnitt
- Stab
- Stabsatz
- Linie
- Linienlager
- Liniengelenk
- Linienfreigabe
Der Ergebnisverlauf lässt sich über verschiedene Methoden aufrufen:
- Menü "Ergebnisse" → "Ergebnisse für selektierte [Objekte]"
- Kontextmenü-Funktion "Ergebnisverläufe"
- Schaltfläche 'Ergebnisverläufe

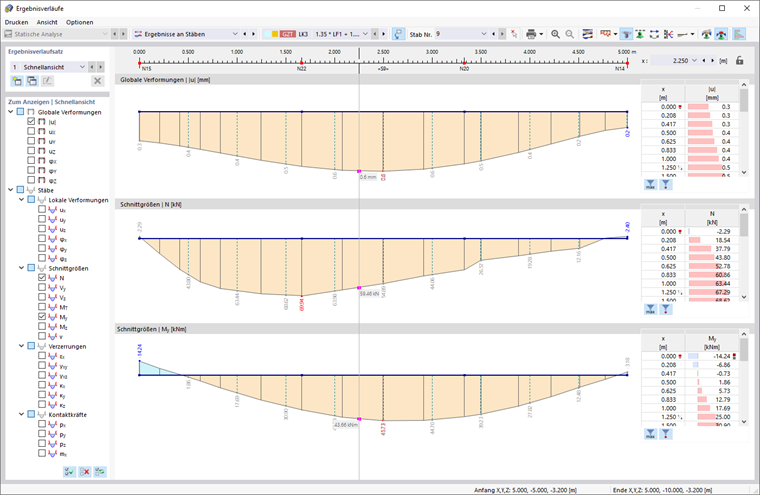

In einem Fenster wird dann das Diagramm für das ausgewählte Element angezeigt.
