Eine freie Polygonlast wirkt als konstante oder linear veränderliche Flächenlast auf einem polygonförmig begrenzten, frei definierbaren Bereich einer Fläche.
Anwendung in RFEM

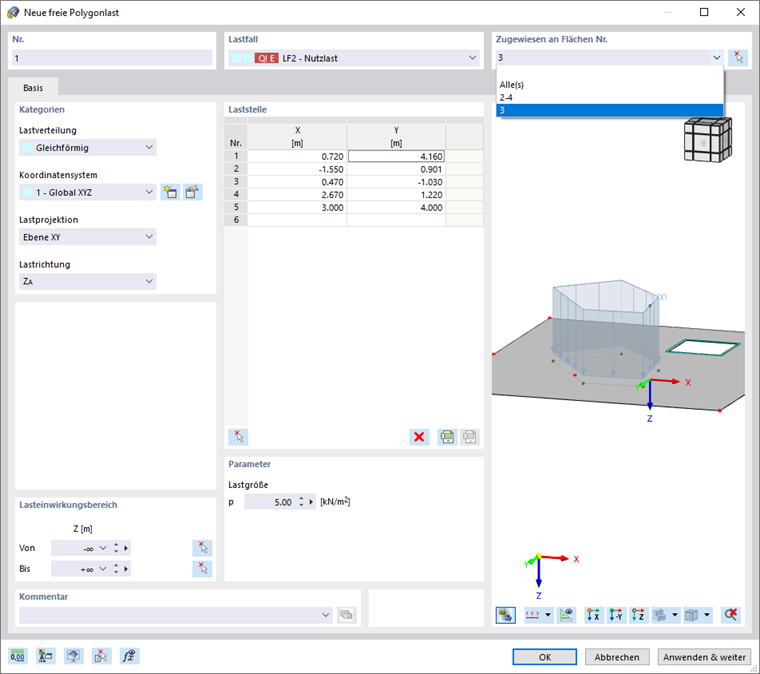

Freie Polygonlasten können in RFEM über "Einfügen" → "Lasten" → "Freie Polygonlasten" → "Dialog" oder tabellarisch eingefügt und definiert werden.
In der Liste "Lastfall" ist der Lastfall auszuwählen, dem die Polygonlast zugewiesen werden soll.
Im Abschnitt "Zugewiesen an Flächen" kann den Wirkungsbereich der Last gesteuert werden. In der Liste stehen mehrere Möglichkeiten zur Auswahl:
- "Leer": Die Last wirkt auf keine Fläche.
- Alle(s): Die Last wird auf alle Flächen angesetzt, die von den Laststellen ausgehend senkrecht zur Projektionsebene geschnitten werden.
- "Nummer": Die Last wirkt nur auf die Flächen mit den angegebenen Nummern.
In der Liste 'Lastverteilung' stehen folgende Möglichkeiten zur Auswahl:
- Gleichförmig: Die Polygonlast wirkt mit einer konstanten Größe.
- Linear: Die Last weist eine linear veränderliche Größe auf.
- Linear in X / Y / Z: Die Last weist eine linear veränderliche Größe in die Richtung einer globalen Achse auf.
Im Abschnitt "Parameter" sind die Lastgrößen der Polygonlast anzugeben. Dabei sind bei einer linear veränderlichen Last zwei Lastwerte, bei einer linear in X / Y / Z veränderlichen Last drei Lastwerte mit den entsprechenden Punktnummern der Polygonlast einzutragen.
Im Abschnitt "Laststelle" können die Eckpunkt-Koordinaten der Last tabellarisch definiert werden.
