Una rejilla de construcción es una rejilla unidimensional, bidimensional o tridimensional, cuyos puntos de intersección son puntos de referencia para la entrada gráfica. Por lo tanto, sirve como ayuda para dibujar la posición de los objetos.
Introducción en RFEM y RSTAB

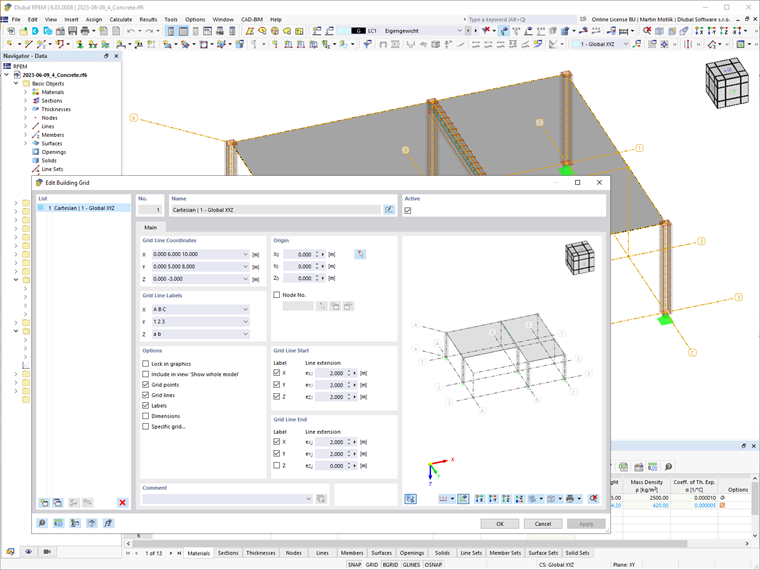

Una rejilla de construcción se puede definir utilizando el menú "Insertar" → "Objetos auxiliares" → "Rejilla de construcción" → "Cuadro de diálogo" o el menú contextual correspondiente en el Navegador - Datos.
En la sección del diálogo "Coordenadas de la línea de rejilla", puede especificar las coordenadas de posición de las líneas de rejilla, separadas por espacios. El punto cero de la rejilla del edificio se define en la sección "Origen".
La rejilla del edificio se puede crear no solo en un sistema de coordenadas cartesiano, sino también como una rejilla inclinada, cilíndrica o esférica como "Rejilla específica".
