Tipos de esfuerzos internos

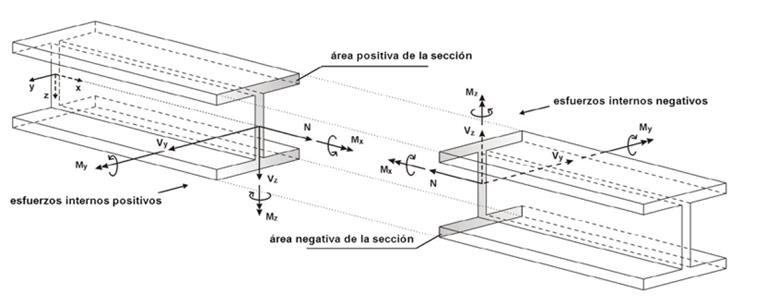

Los esfuerzos internos son esfuerzos axiles, esfuerzos cortantes y momentos.
- Una fuerza axial actúa sobre una barra paralela al eje de la barra.
- Un esfuerzo cortante actúa normalmente sobre el eje de la barra. En el caso de una barra, por lo general hay una diferencia entre la carga en la dirección y y en la dirección z.
- En el caso de un momento, se hace una distinción entre tres cargas en la dirección yyz (flexión) y alrededor del eje longitudinal (torsión).
Esfuerzos internos en RFEM/RSTAB
En RFEM/RSTAB es posible evaluar los esfuerzos internos determinados gráficamente y en las tablas. En RFEM también están disponibles los esfuerzos internos de la superficie y del sólido.
