Se puede utilizar un soporte de barra para definir las condiciones de contorno de todos los nodos de EF a lo largo de una barra. En estos nudos internos, los desplazamientos y rotaciones se pueden restringir disponiendo los resortes de traslación y rotación. Esto le permite modelar, por ejemplo, vigas de cimentación como apoyos de barras elásticas en el modelo.
Uso en el programa

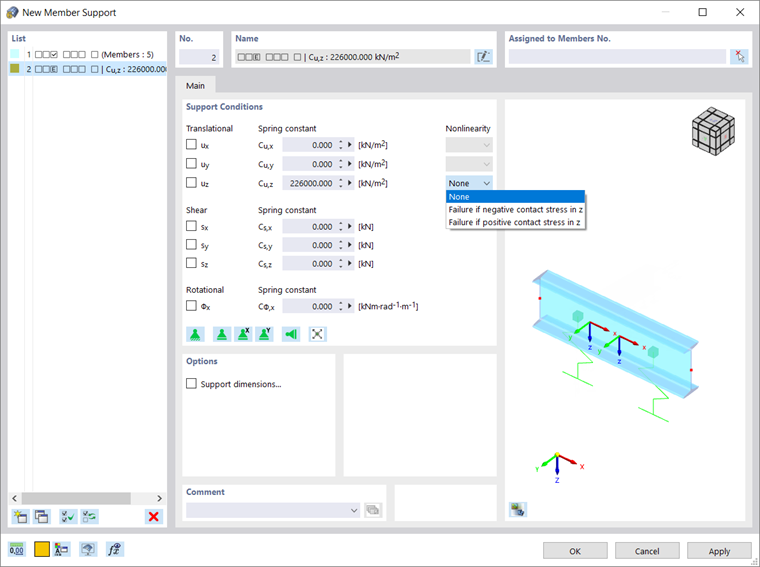

En RFEM o RSTAB, los apoyos de barra solo se pueden asignar a los tipos de barra Viga, Rígida o Nervio. Las condiciones de apoyo de un apoyo de barra se dividen en grados de libertad "Traslacional", "Cortante" y "Rotacional".
- Traslacional : Para obtener un resorte de desplazamiento relacionado con la barra en [N/m2] sobre la base del módulo de apoyo, la constante elástica de una viga de apoyo se determina teniendo en cuenta el ancho de la sección transversal.
- Empuje : Con esta condición de apoyo, la resistencia al cortante del subsuelo se determina mediante muelles cortantes.
- Rotacional : El impedimento de la rotación de un miembro alrededor de su eje longitudinal se describe mediante la constante del resorte de torsión.
