La estabilidad de la estructura es un complemento que se puede activar en los datos base. Este complemento le permite realizar un análisis de estabilidad no lineal utilizando el método incremental para obtener resultados cercanos a la realidad también para estructuras no lineales. El factor de carga crítica se determina de tal manera que las cargas del caso de carga subyacente se incrementan gradualmente hasta que se alcanza la inestabilidad. Este incremento de carga tiene en cuenta las no linealidades, como las barras, los apoyos y los cimientos que fallan, así como las no linealidades de los materiales. Después del incremento de carga, opcionalmente puede realizar un análisis de estabilidad lineal en el último estado estable para determinar el modo de estabilidad. Estos se pueden mostrar en el navegador de resultados.
El complemento Structure Stability en las nuevas generaciones de programas RFEM 6 y RSTAB 9 adopta la función de los módulos adicionales RF-STABILITY (RFEM 5) o RSBUCK (RSTAB 8), pero incluye algunas características nuevas.

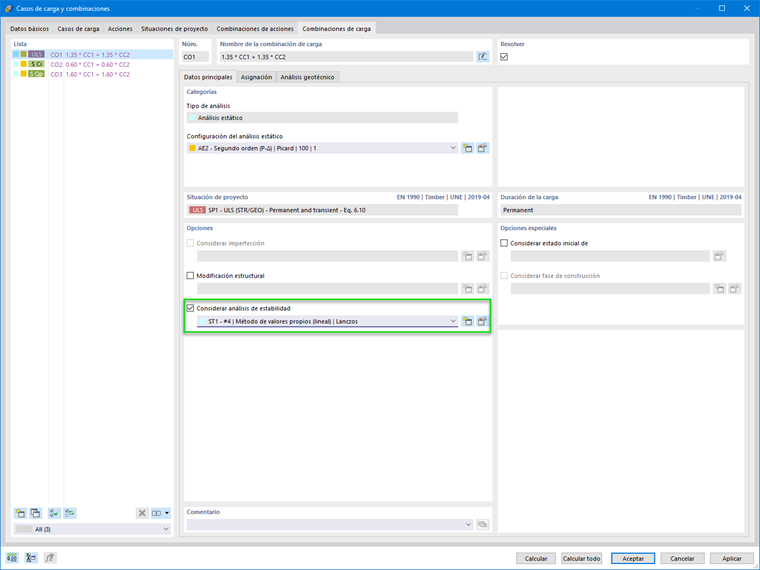

- Activación como una propiedad de un caso de carga o combinación de carga
- Activación automatizada del cálculo de estabilidad mediante asistentes de combinación para varias situaciones de carga en un solo paso
- Aumento de carga incremental con criterios de terminación definidos por el usuario
- Modificación de la normalización de la forma del modo propio sin volver a calcular
- Tablas de resultados con opción de filtro
Uso en el programa

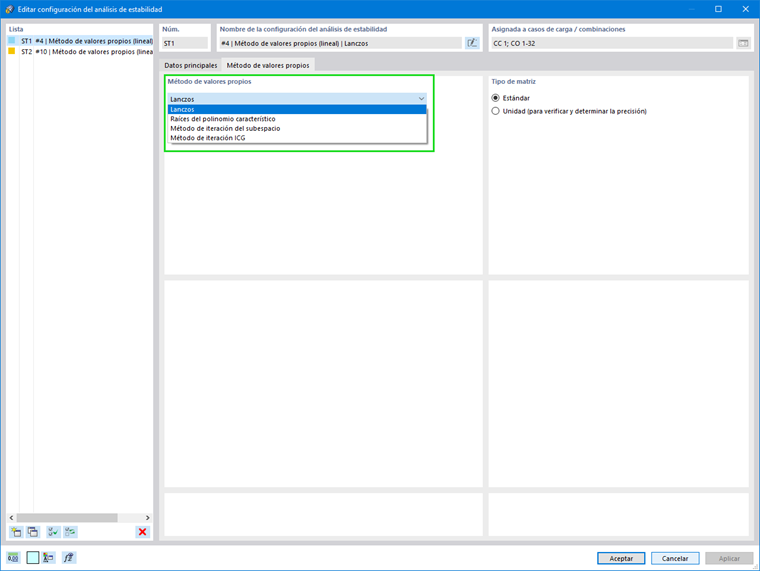

El programa proporciona varios métodos para el análisis de valores propios:
Métodos directos
Los métodos directos son útiles para los modelos de tamaño pequeño y mediano. Estos métodos rápidos para solucionadores de ecuaciones se benefician de una gran cantidad de memoria (RAM) en la computadora. Están disponibles los siguientes métodos directos:
- Lanczos (RFEM)
- Raíces de polinomio característico (RFEM)
- Método de iteración subespacial (RFEM/RSTAB)
- Iteración inversa desplazada (RSTAB)
Método de iteración ICG (gradiente conjugado incompleto (RFEM))
Con este método, los valores propios se determinan uno tras otro, por lo que este método requiere solo poca memoria de trabajo y, por lo tanto, se puede utilizar, por ejemplo, para el cálculo de estructuras muy complejas con pocos valores propios.
