Применение непрерывной боковой опоры регулируется EN 1993‑1‑1, приложение BB.2.1, и EN 1993‑1‑3, раздел 10.1.5.1.
Ввод в дополнительном модуле RF-/STEEL EC3 и RF-/FE-LTB

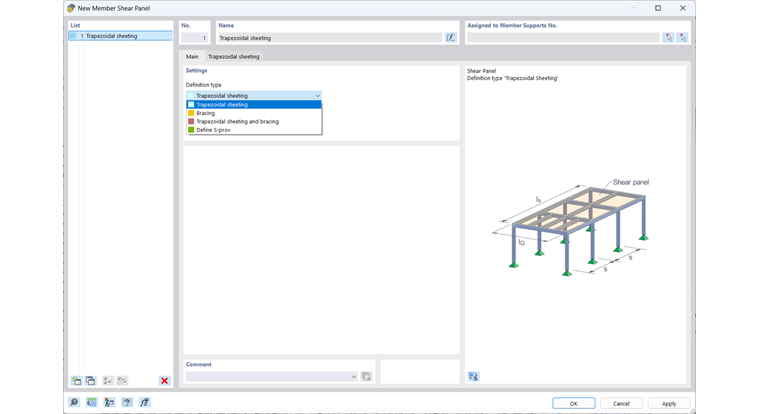

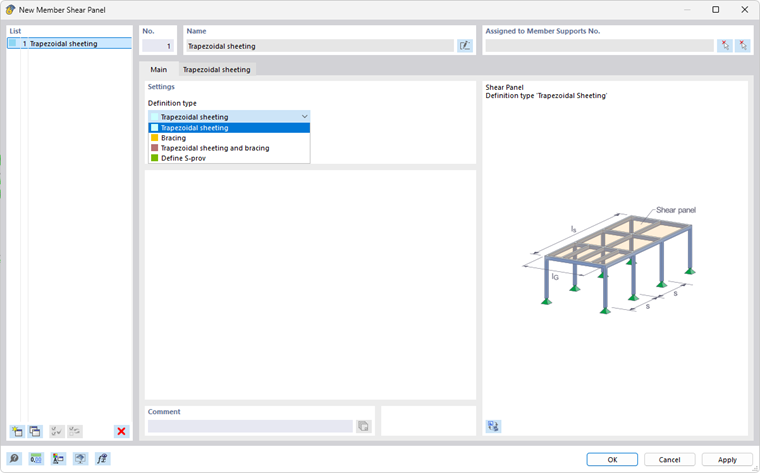

В модулях расчета вы можете определить жесткость панели на сдвиг, используя следующие параметры (см. Изображение 01):
- Профнастил трапециевидной формы
- Укрепление
- Трапециевидная обшивка и распорки
- Ручное задание жесткости

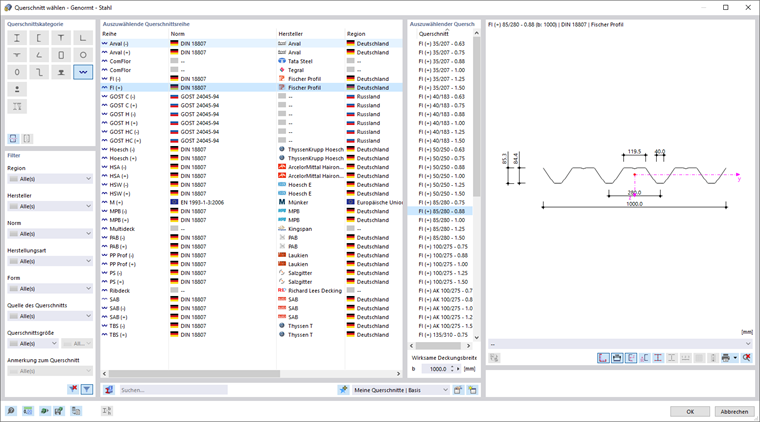

Трапециевидный листовой материал можно выбрать из библиотеки (см. Изображение 02). Геометрические параметры, такие как длина области сдвига или расстояние между опорами, затем можно определить графически прямо в рабочем окне.
На основе граничных условий, потом программа определит жесткость области сдвига и использует ее в качестве непрерывной боковой опоры сечения.
