Опора поверхности используется для опирания поверхностей в программе RFEM. Здесь можно задать условия опирания ux, uy и uz, а также пружины сдвига vxzи vyz. Für die uz-Richtung kann auch eine nichtlineare Wirkung berücksichtigt werden. Im Zusammenspiel mit dem Add-On Geotechnische Analyse lassen sich die Federkonstanten aus dem Bodenmassiv übernehmen.
Опору поверхности можно придать любой поверхности, заданной в RFEM, либо графически, либо с помощью таблиц. Задав жесткость пружины, можно установить либо полностью «жесткие», либо полностью «упругие» условия опирания.
Опора и пружины в Cu,x, Cu,y, Cu,z
Направление опор или пружин относится к местной системе координат соответствующей поверхности, которой придается опора. Чтобы отобразить местную систему координат поверхности, используйте навигатор «Изобразить» или соответствующее контекстное меню.
Для управления опорой, перпендикулярной поверхности, затем нужно задать Cu,z. Данные для Cu,x и Cu,y описывают прочность плиты на сдвиг в направлениях х и у.
Пружины сдвига Cv, xz, Cv,yz

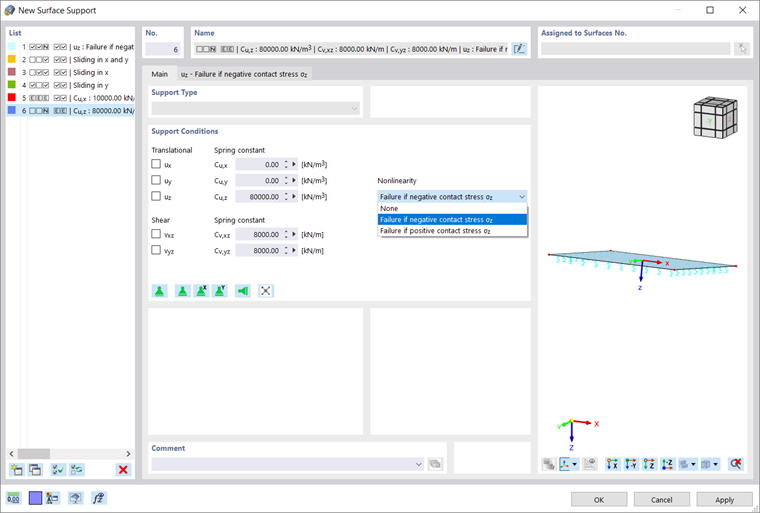

При вводе величин в данные поля, будет в направлениях осей поверхности х или у рассматриваться также прочность грунта на сдвиг. В большинстве случаев константа Пастернака Cv находится в диапазоне между 0,1 Cu,z (низкая прочность на сдвиг) и 0,5 Cu,z (средняя прочность на сдвиг). Как правило, можно использовать Cv, xz = Cv, yz. Если опора в uz была задана как «жесткая» (см. рис. 01), ввод для сдвиговых пружин Cv, xz и Cv, yz невозможен.
Теоретические основы
Der theoretische Hintergrund des in RFEM implementierten "Effektiven Baugrundmodells" ist im Kapitel 4.9 Flächenlager des RFEM 5-Handbuchs dokumentiert.
Результаты для опор поверхностей
Если в модели применяются опоры поверхности, будут после выполнения расчета автоматически доступны результаты для контактных напряжений σz, τyz и τxz. In der Tabelle "Flächen | Kontaktspannungen" werden zudem die Summen der Lagerkräfte für die gesamte Fläche ausgegeben.
