Величины результатов на поверхностях

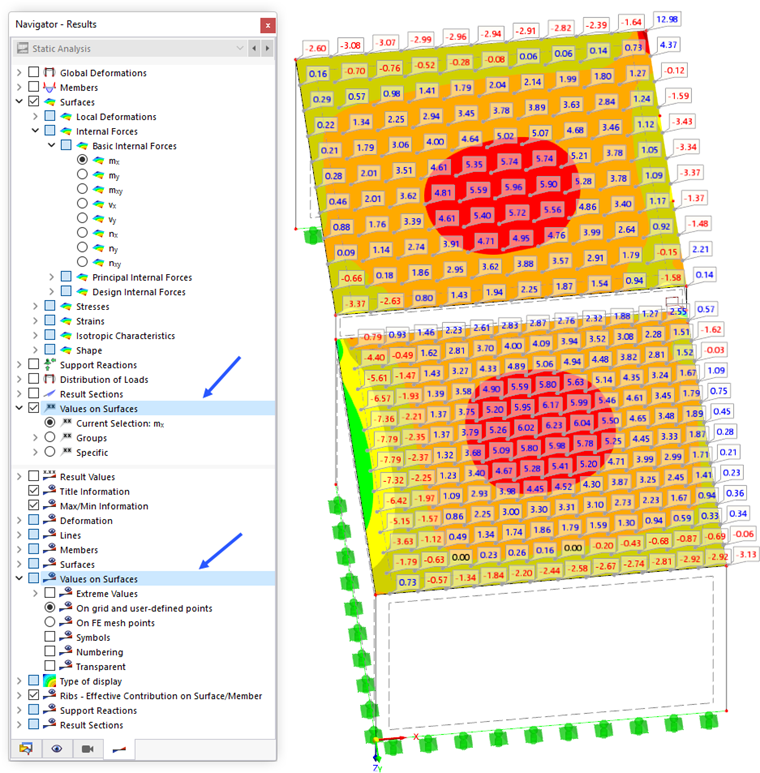

С помощью категории «Значения на поверхностях» в верхней части навигатора результатов вы можете включать и выключать отображение результатов. Здесь вы также можете определить типы результатов, значения которых будут отображаться.
Категория «Значения на поверхностях» в нижней части навигатора результатов управляет настройками, которые вы можете использовать, чтобы повлиять на вывод и отображение значений результатов.

Категории результатов

В пункте меню «Значения на поверхностях» в верхней части навигатора результатов вы можете выбрать одну из следующих трех категорий результатов:

  • Актуальный выбор
  • Группы
  • Особый

Параметры величин результатов

Свойства отображения результатов можно настроить в нижней части пункта меню «Значения на поверхностях». Для лицензирования программы затем доступны следующие возможности:

Крайности

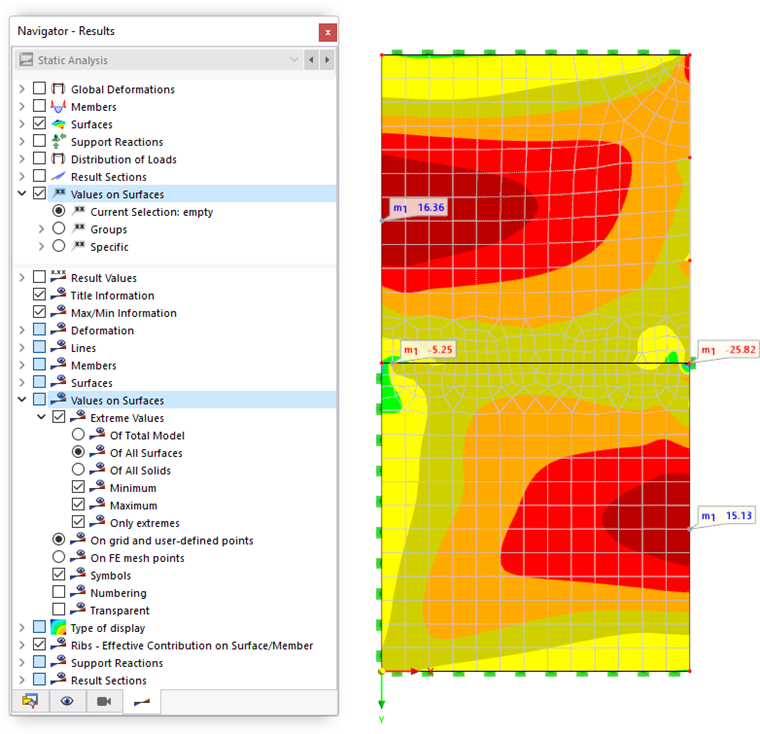

Установив флажок «Экстремальные значения», вы можете указать, следует ли отображать только крайние значения результатов.

В сетке и определенных пользователем точках/В точках сетки КЭ
Результирующие значения могут отображаться в точках сетки (точки, определяемые пользователем, находятся в стадии подготовки) или в точках сетки КЭ.

Символы/Нумерация/Прозрачный
Последние три флажка «Значения на поверхностях» в нижней части навигатора определяют способ отображения значений.

  • Символы: Тип результата (u, m1, σz) указывается дополнительно.
  • Нумерация: Отображается номер точки сетки & nbs; R или точки сетки КЭ N.
  • Прозрачный: Значения отображаются без рамки или фона.
