Вкладка панели
Цветовая шкала
В случае многоцветного отображения результатов на первой вкладке отображается цветовая шкала с заданными диапазонами значений. По умолчанию установлено одиннадцать цветовых зон, которые охватывают диапазон между крайними значениями в равноотстоящих интервалах.
Коэффициенты
Вторая вкладка панели используется для управления коэффициентами масштабирования графического отображения. В ней находятся поля ввода для масштабирования деформаций, эпюр стержней, поверхностей и разрезов, а также опорных реакций и траекторий. Доступность полей ввода всегда зависит от текущего графического отображения результатов.
Фильтр
Данная вкладка позволяет отображать результаты только по выбранным поверхностям, стержням или телам. Kатегорию объектов, для которых будут отображаться эпюры результатов, можно определить с помощью полей выбора в нижней части панели. Номера соответствующих стержней, поверхностей или тел необходимо ввести в текстовое поле «Показать диаграммы для».
Толщина поверхности
Толщина поверхности может быть визуализирована на модели с помощью различных цветов: Если вы активируете соответствующий флажок в навигаторе отображения в разделе «Модель» → «Поверхности» → «Цветовая шкала толщины панели», эта дополнительная панель появится с соответствующим цветовым назначением отдельных поверхностей.
Ввод данных в программе RFEM и RSTAB

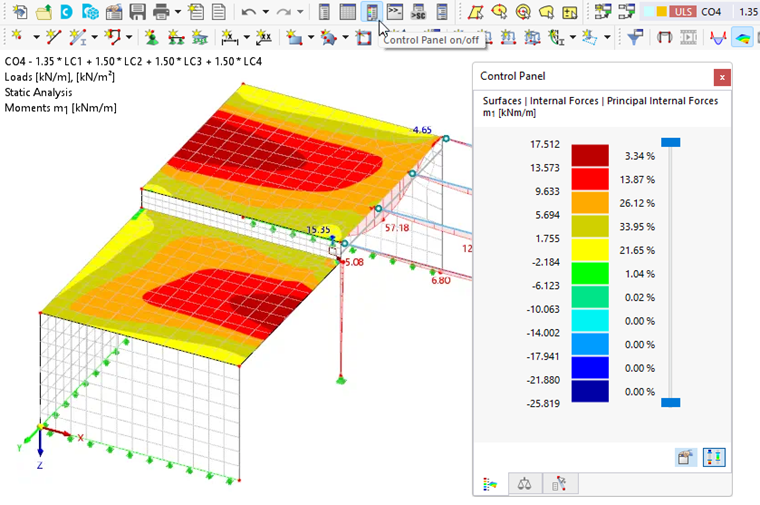

Панель можно показать или скрыть с помощью меню «Вид» → «Панель управления» или соответствующей кнопки.
