Kontaktní těleso

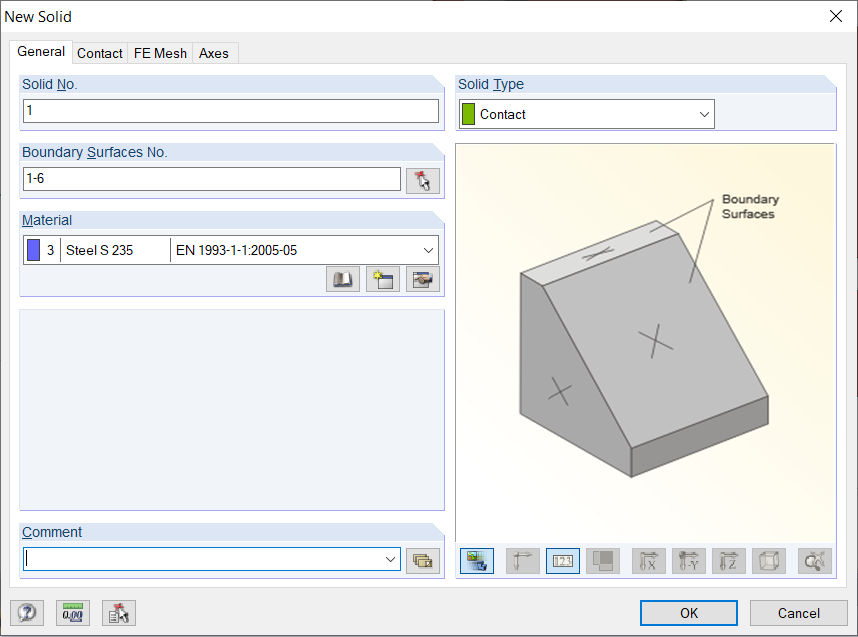

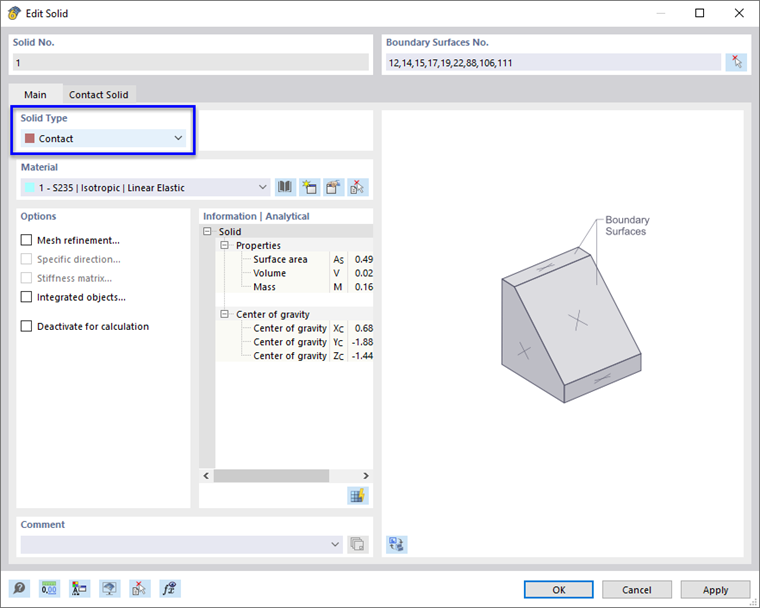

V záložce "Obecné" dialogu pro těleso jsou popsány následující parametry:

  • Typ tělesa, v tomto případě "Kontakt"
  • Hraniční plochy tělesa
  • Materiál tělesa

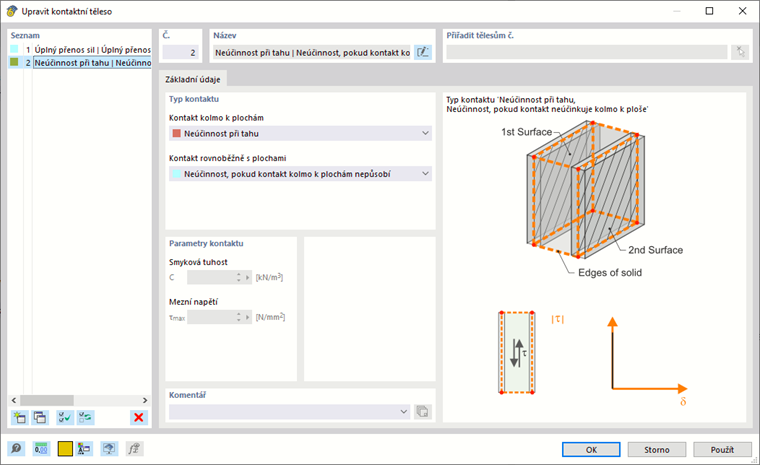

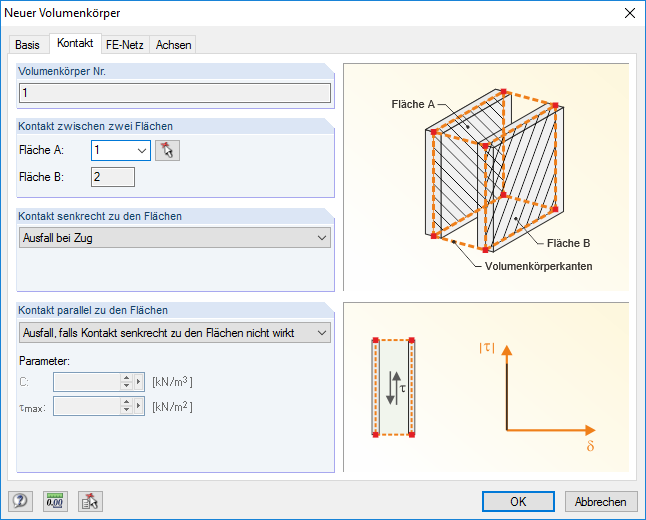

V záložce "Kontakt" jsou k dispozici následující informace:

  • Dvě plochy A a B, mezi kterými platí kontaktní vlastnosti
  • Vlastnosti kontaktu kolmo na obě plochy (přenos plné síly, porušení při tlaku nebo tahu)
  • Vlastnosti kontaktu rovnoběžného s oběma plochami (přenos plné síly, neúčinnost při neúčinnosti kontaktu kolmo na plochy, tuhé nebo pružné tření s mezními hodnotami nebo bez nich, pružné chování tělesa)

Pro zadání kontaktního tělesa je třeba splnit následující požadavky:

  • Dvě kontaktní plochy musí být rovnoběžné a musí mít stejné rozměry.
  • Obě kontaktní plochy musí mít stejné integrované prvky jako uzly a linie ve stejné výšce.
  • Každá boční spojovací plocha se musí skládat ze čtyř hraničních linií.
