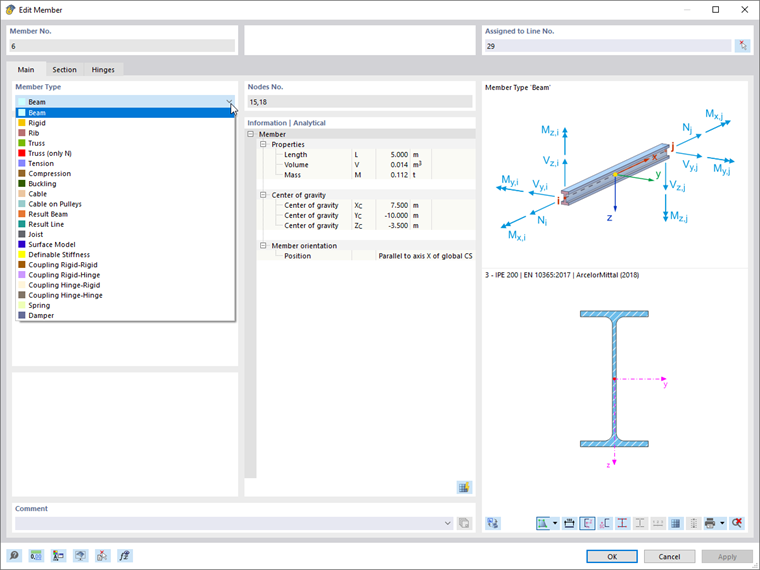

Typ prutu

Nejpoužívanějším typem prutu je nosník: Tento ohybově tuhý prut je schopen přenášet všechny vnitřní síly.

Typy prutu

Nosník

Nosník je ohybově tuhý prut, který je schopen přenášet všechny vnitřní síly. Navazují-li na sebe dva nosníky, pak je jejich připojení ohybově tuhé, pokud nebyl v bodě připojení definován kloub.

Tuhý prut

Tuhý prut představuje tuhé spojení mezi posuny dvou uzlů. V principu tak odpovídá spojovacímu prutu. Pomocí tohoto typu lze zadat pruty s vysokou tuhostí a přitom zohlednit klouby.
Při výpočtu se uvažují následující hodnoty tuhosti:

• Osová tuhost a tuhost v kroucení: E ⋅ A = G ⋅ I_T = 10¹³ ⋅ l
• Únosnost v ohybu: E ⋅ I = 1013 ⋅ l³
• Smyková tuhost: G_Ay = G_Az = 10¹⁶ ⋅ l³, kde l = délka prutu

Žebro

Žebro umožňuje vytvořit průvlaky umístěné pod či nad deskou, včetně definice spolupůsobící šířky. Vnitřní síly ze spolupůsobící šířky desky se přičítají k vnitřním silám na prutu.

Příhradový prut

Příhradový prut je nosník s momentovými klouby na obou koncích.

Příhradový prut (pouze N)

Příhradový prut (pouze N) má pouze osovou tuhost E ⋅ A. Na jeho koncích jsou umístěny momentové klouby.

Tahový prut/tlakový prut

Tahový prut je příhradový prut (pouze N), který přenáší pouze tahové síly. Tlakový prut naopak přenáší pouze tlakové síly.

Vzpěrný prut

Vzpěrný prut je příhradový prut (pouze N), který je neúčinný v tlaku větším než N_cr.

Lano

Lana je možné namáhat pouze tahem. Při iteračním výpočtu podle teorie velkých deformací (teorie III. řádu) lze zohlednit lanové řetězce s podélnými a příčnými silami.

Lano na kladkách

Lano na kladkách přenáší pouze tahové síly a je u něj možný pouze posun ve vnitřních uzlech v podélném směru u_x. Tento typ prutu se počítá podle teorie velkých deformací (teorie III. řádu) a je vhodné ho použít pro výpočet kladkostrojových systémů, kdy se podélné síly přenáší přes vodicí kladky.

Výsledkový prut

Výsledkový prut nemá žádnou tuhost ani vliv na výpočet statiky konstrukce. Výsledkový prut je nástroj, který umožňuje integrovat výsledky na plochách, tělesech či prutech v předem zadané oblasti pro následující posouzení.

Definovatelná tuhost

Jedná se o typ prutu s uživatelsky zadanými hodnotami tuhosti pro následné statické posouzení.

Vazba

Typ prutu Vazba je velmi tuhý prut, u něhož lze zadat na počátečním a koncovém uzlu různé stupně volnosti. K dispozici jsou následující vazby:

• Vazba vetknutí-vetknutí: Vazba s ohybově tuhým připojením na obou koncích.
• Vazba vetknutí-kloub: Vazba s ohybově tuhým připojením na počátku a kloubovým připojením na konci prutu.
• Vazba kloub-kloub: Vazba s kloubovým připojením na obou koncích.
• Vazba kloub-vetknutí: Vazba s kloubovým připojením na počátku a s ohybově tuhým připojením na konci prutu.

Pružina

Tento typ prutu umožňuje zadat pružnou tuhost u prutu.

Tlumič

Tento typ prutu je relevantní pro posouzení časové analýzy v přídavných modulech RF-DYNAM Pro - Forced Vibrations a RF‑DYNAM Pro - Nonlinear Time History. Vlastnosti prutu lze zadat v dialogu, který vyvoláme kliknutím na tlačítko [Upravit] v dialogu resp. v tabulce.

Nulový prut

Nulový prut se při výpočtu nezohledňuje. Nulové pruty umožňují například posoudit, jak se změní chování zatížené konstrukce, pokud určité pruty ztratí svou účinnost.
