Respuesta:

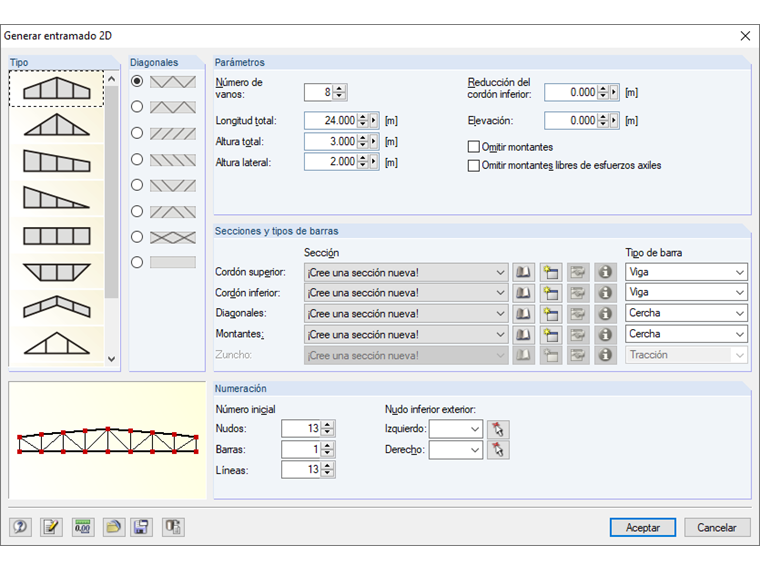

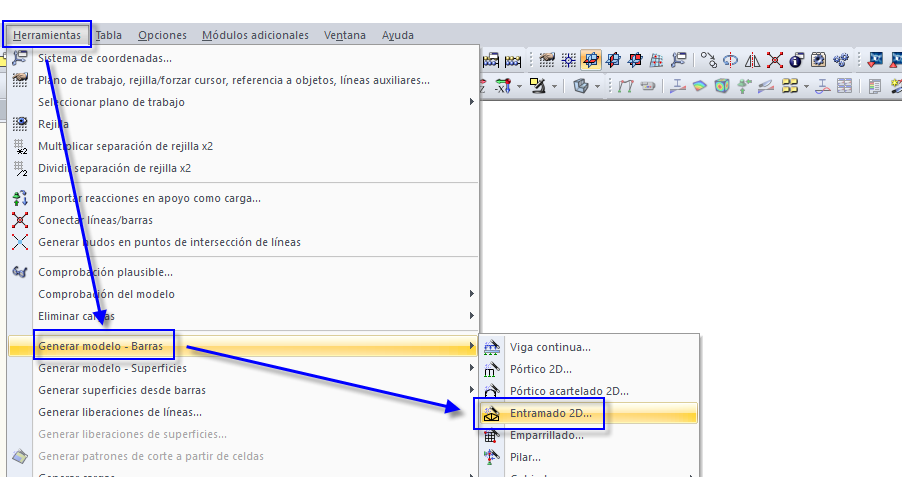

En RFEM y RSTAB, las vigas de celosía se pueden modelar, calcular y diseñar de forma rápida y eficiente según varias normas. Para tales modelos, se recomienda utilizar el generador de modelos para celosías 2D (ver imagen 01). Después de introducir los parámetros de la sección y los detalles de la geometría, el generador de modelos crea automáticamente el modelo.
